Stycznik AC-3e, 40 A/18,5 kW/400V, 3-biegunowy, AC 220V,50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2035-1AN24 Siemens

Alternatywny kod produktu: 3RT20351AN24

Opis i Kluczowe Cechy

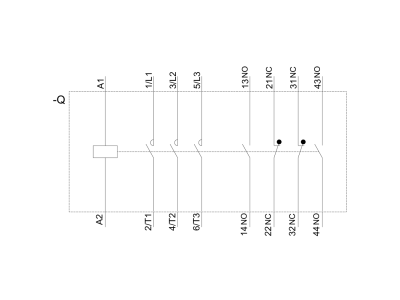

Stycznik mocy Siemens SIRIUS 3RT2035-1AN24 to zaawansowane urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Dzięki prądowi głównemu 40 A i mocy 18,5 kW przy napięciu 400 V zapewnia bezpieczne i niezawodne sterowanie odbiornikami o znacznym obciążeniu. Model ten wyposażono w 3 bieguny główne, cewkę sterowniczą AC 220 V (50/60 Hz) oraz zestaw łączników pomocniczych 2NO+2NC. Kompaktowa konstrukcja i przyłącze śrubowe ułatwiają instalację w rozdzielnicach i szafach sterowniczych.

• Prąd główny 40 A / moc 18,5 kW (400 V): umożliwia bezpieczne przełączanie silników i innych odbiorników o dużym obciążeniu bez ryzyka przegrzania styków.
• Kategoria AC-3e: optymalna do załączania i wyłączania silników indukcyjnych podczas normalnej pracy – gwarantuje trwałość i niezawodność w aplikacjach przemysłowych.
• Łączniki pomocnicze 2NO+2NC: zapewniają elastyczność w realizacji układów sterowania i sygnalizacji, redukując konieczność stosowania dodatkowych modułów.
• Cewka AC 220 V (50/60 Hz): łatwa integracja z typowymi instalacjami niskiego napięcia, bez potrzeby stosowania przetwornic lub zasilaczy DC.
• Przyłącze śrubowe: solidne i pewne połączenie przewodów, odporne na wibracje – idealne do warunków przemysłowych.

Zgodność z Normami

Stycznik 3RT2035-1AN24 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego wszechstronność i bezpieczeństwo w instalacjach na całym świecie. Urządzenie jest przygotowane do współpracy z silnikami o klasie sprawności IE3/IE4 i posiada certyfikat CE.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie silników oraz innych odbiorników AC. Dzięki modułowej budowie systemu SIRIUS można go łatwo łączyć z wyłącznikami silnikowymi, przekaźnikami i modułami komunikacyjnymi.

• Sterowanie i zabezpieczenie silników elektrycznych w maszynach, pompach, wentylatorach i sprężarkach.
• Przełączanie odbiorników rezystancyjnych, takich jak nagrzewnice lub piece przemysłowe.
• Realizacja układów sterowania w szafach rozdzielczych i automatyce budynkowej (np. oświetlenie, klimatyzacja).
• Współpraca z systemami sterowania PLC oraz rozproszonymi wejściami/wyjściami (np. AS-i, IO-Link) w ramach systemu SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła. Przekrój przewodów należy dobrać do prądu znamionowego (40 A), a moment dokręcania śrub przyłączeniowych stosować zgodnie z dokumentacją producenta. Po instalacji sprawdź poprawność działania i brak zwarć.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik 3RT2035-1AN24 nie posiada wbudowanego podświetlenia. Stan załączenia można monitorować poprzez łączniki pomocnicze (2NO+2NC) lub dodatkowe moduły sygnalizacyjne dostępne w systemie SIRIUS.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony czołowej – zaleca się instalację w obudowie o odpowiednim IP do warunków otoczenia.
• W jakim trybie pracy pracują styki główne? Styki główne są przystosowane do kategorii użytkowania AC-3e, czyli przełączania silników indukcyjnych – załączanie i wyłączanie podczas normalnej pracy, bez przeciążeń. Stycznik jest również gotowy do pracy z silnikami o wysokiej sprawności IE3/IE4.
