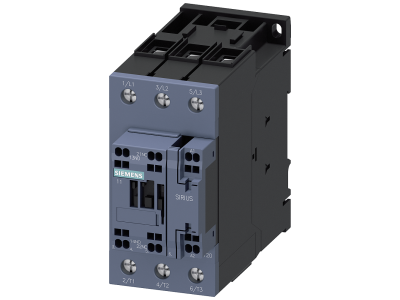

Stycznik,AC-3,40A/18,5kW/400V,3-bieg.,AC230V,50/60Hz,1NO+1NC,Przyłącze śrubowe /przyłącze sprężynowe | 3RT2035-3AL20 Siemens

Alternatywny kod produktu: 3RT20353AL20

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2035-3AL20 to kompaktowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych w kategorii AC-3. Dzięki prądowi znamionowemu 40 A i mocy 18,5 kW przy napięciu 400 V umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu. Trzybiegunowa konstrukcja oraz zintegrowane styki pomocnicze 1NO+1NC zapewniają elastyczność w układach automatyki. Obwód główny posiada przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy wyposażono w przyłącze sprężynowe, co ułatwia szybki i niezawodny montaż.

• Prąd znamionowy AC-3 40 A: Gwarantuje niezawodne załączanie silników bez ryzyka przeciążenia styków w typowych aplikacjach przemysłowych.
• Moc 18,5 kW / 400 V: Umożliwia bezpośrednie sterowanie silnikami o wysokiej mocy, redukując potrzebę stosowania dodatkowych przekaźników.
• Cewka AC 230 V 50/60 Hz: Prosta integracja z instalacjami oświetleniowymi i sterowniczymi opartymi na napięciu sieciowym.
• Styki pomocnicze 1NO+1NC: Pozwalają na realizację sygnalizacji stanu, samopodtrzymania lub przekazywanie informacji do układów PLC bez konieczności stosowania dodatkowych łączników.
• Przyłącze sprężynowe w obwodzie sterowniczym: Zapewnia szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów, skracając czas montażu.

Zgodność z Normami

Stycznik 3RT2035-3AL20 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność w instalacjach na całym świecie. Posiada certyfikat CE i jest przystosowany do pracy z silnikami klasy IE3/IE4.

Zastosowanie

Stycznik mocy SIRIUS 3RT2 sprawdza się w szerokim zakresie aplikacji przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie obciążeń silnikowych. Dzięki kompaktowej budowie i modułowej rozbudowie systemu SIRIUS może być łączony z innymi elementami odgałęzienia odbiornika.

• Sterowanie silnikami elektrycznymi w maszynach, pompach, wentylatorach i sprężarkach w kategorii AC-3.
• Automatyka budynkowa – załączanie i wyłączanie napędów rolet, bram czy systemów wentylacyjnych.
• Przełączanie odbiorników w rozdzielnicach przemysłowych oraz w liniach produkcyjnych wymagających wysokiej trwałości mechanicznej.
• Impulsowe sterowanie styczników większej mocy lub przekazywanie sygnałów do sterowników PLC za pośrednictwem styków pomocniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub podany jest w dokumentacji producenta. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z prądu znamionowego. W przypadku przyłączy sprężynowych przewód należy wsunąć do oporu – brak potrzeby dokręcania.

FAQ

• Czy stycznik ma podświetlenie? Model 3RT2035-3AL20 nie jest wyposażony w podświetlenie – stan pracy sygnalizowany jest mechanicznym wskaźnikiem położenia styków.
• Jaki jest stopień ochrony IP? Producent nie podaje jednoznacznego stopnia ochrony dla samego stycznika; standardowo aparatura montowana w rozdzielnicach posiada ochronę IP20.
• W jakiej kategorii pracy działa stycznik? Stycznik jest przeznaczony do pracy w kategorii AC-3, czyli bezpośredniego załączania i wyłączania silników indukcyjnych z wirnikiem klatkowym.
