Stycznik,AC-3e,40A/18,5kW/400V,3-bieg.,AC230V,50/60Hz,1NO+1NC,przyłącze śrubowe/przyłącze sprężynowe | 3RT2035-3AL20-1AA0 Siemens

Alternatywny kod produktu: 3RT20353AL201AA0

Opis i Kluczowe Cechy

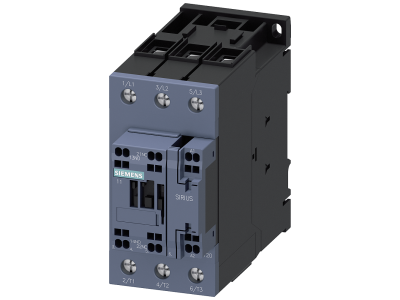

Stycznik mocy Siemens SIRIUS 3RT2035-3AL20-1AA0 to zaawansowane urządzenie przeznaczone do przełączania silników w kategorii AC-3e, o prądzie znamionowym 40 A i mocy 18,5 kW przy napięciu 400 V. Trzybiegunowa konstrukcja z cewką sterującą AC 230 V (50/60 Hz) oraz wbudowanymi stykami pomocniczymi 1NO+1NC zapewnia kompaktowe i niezawodne rozwiązanie do sterowania odbiornikami w rozdzielnicach i szafach sterowniczych. Stycznik oferuje przyłącza śrubowe i sprężynowe, co ułatwia elastyczne okablowanie.

• Kategoria AC-3e (40 A / 18,5 kW przy 400 V): Optymalnie dopasowany do przełączania silników indukcyjnych – gwarantuje bezpieczne załączanie i wyłączanie przy pełnym obciążeniu, bez ryzyka uszkodzenia styków.
• Trzybiegunowy z cewką AC 230 V 50/60 Hz: Umożliwia bezpośrednie sterowanie standardowym napięciem sieciowym, upraszczając instalację i redukując potrzebę dodatkowych zasilaczy.
• Styki pomocnicze 1NO+1NC: Zintegrowane w urządzeniu, oszczędzają miejsce w rozdzielnicy i umożliwiają realizację prostych układów sygnalizacji lub blokad bez dodatkowych akcesoriów.
• Przyłącza śrubowe i sprężynowe: Dwa rodzaje zacisków w jednym urządzeniu zapewniają elastyczność podłączenia – śrubowe dla tradycyjnego okablowania, sprężynowe dla szybkiego i bezobsługowego montażu odpornego na wibracje.
• System modułowy SIRIUS: Łatwe łączenie z łącznikami pomocniczymi, modułami funkcyjnymi i systemem zasilania 3RV29 – redukcja nakładów na okablowanie i zwiększenie niezawodności całej instalacji.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach na całym świecie. Urządzenie jest przystosowane do pracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4 ready). Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik SIRIUS 3RT2035 został zaprojektowany przede wszystkim do sterowania trójfazowymi silnikami indukcyjnymi w aplikacjach przemysłowych i komercyjnych. Dzięki kompaktowej budowie i szerokiemu zakresowi akcesoriów znajduje zastosowanie w różnorodnych układach automatyki.

• Bezpośrednie załączanie i wyłączanie silników o mocy do 18,5 kW przy 400 V – idealny do napędów w pompach, wentylatorach, sprężarkach.
• Sterowanie odbiornikami rezystancyjnymi (np. grzałki) w kategorii AC-1 – przy odpowiednim doborze mocy.
• Współpraca z przekaźnikami, stycznikami pomocniczymi i PLC w szafach sterowniczych – realizacja złożonych sekwencji załączania.
• Budowa systemów automatyki budynkowej (HVAC, oświetlenie) wymagających kompaktowych i niezawodnych elementów wykonawczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przyłączeniem przewodów należy sprawdzić ich przekrój – dobrany do prądu znamionowego 40 A. Moment dokręcania zacisków śrubowych oraz siłę docisku w przyłączach sprężynowych należy stosować zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji – stycznik podczas pracy może wydzielać ciepło.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan załączenia? W standardowej wersji stycznik nie jest wyposażony w podświetlenie. Stan załączenia można monitorować za pomocą styków pomocniczych 1NO+1NC podłączonych do wskaźników lub wejść PLC.
• Jaki stopień ochrony ma to urządzenie? Stycznik 3RT2035 przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie typowy stopień ochrony wynosi IP20. Producent nie podaje konkretnego stopnia IP dla samego urządzenia – zalecamy montaż w obudowie zapewniającej odpowiednią szczelność.
• Czy stycznik pracuje w trybie pracy ciągłej (DC-1) czy przerywanej? Stycznik jest przystosowany do kategorii użytkowej AC-3e (przełączanie silników). W przypadku innych kategorii (np. AC-1, DC) należy sprawdzić dane katalogowe producenta dla konkretnych warunków pracy. Dla aplikacji DC wymagane jest zastosowanie odpowiednich urządzeń lub ograniczników łuku.
