Connector Block, 7 Terminal, Tin (4/PK) | 6ES7292-1AG30-0XA0 Siemens

Alternatywny kod produktu: 6ES72921AG300XA0

Opis i Kluczowe Cechy

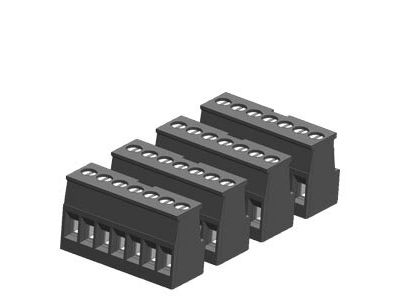

Connector Block 7-terminal (symbol 6ES7292-1AG30-0XA0) firmy Siemens to zapasowy moduł przyłączeniowy dedykowany do cyfrowych modułów sygnałowych SIMATIC S7-1200 o liczbie wejść/wyjść 8CH lub 16CH. Zestaw zawiera 4 sztuki bloków zaciskowych z 7 zaciskami każdy. Styki pokryte warstwą cyny zapewniają niezawodne połączenie elektryczne oraz odporność na korozję w warunkach przemysłowych. Szerokość modułu i parametry prądowo-napięciowe są zgodne z dokumentacją techniczną systemu S7-1200.

• 7 zacisków na blok: Umożliwia podłączenie 7 przewodów sygnałowych na jeden moduł, co daje elastyczność w okablowaniu digital signal module.
• Styki cynowane (tin-coated): Zapewniają niską rezystancję przejścia i ochronę przed korozją w środowisku przemysłowym.
• 4 sztuki w zestawie: Pozwala na przezbrojenie lub wymianę bloków w czterech modułach jednocześnie, co skraca czas konserwacji.
• Dedykowany do SIMATIC S7-1200: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z modułami 8CH/16CH Digital Signal Module.
• Montaż wkrętny (7 wkrętów na blok): Każdy zacisk zabezpieczony jest wkrętem, co zapewnia pewny docisk przewodu i stabilne połączenie w aplikacjach wibracyjnych.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w systemie sterowania SIMATIC S7-1200 i spełnia wymagania norm europejskich oraz posiada certyfikację CE. Jako oryginalna część zamienna Siemensa gwarantuje zgodność z deklaracją producenta dla serii S7-1200.

Zastosowanie

Connector Block 7-terminal 6ES7292-1AG30-0XA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne przyłączenie przewodów do cyfrowych modułów wejściowych/wyjściowych sterownika SIMATIC S7-1200.

• Podłączanie czujników i elementów wykonawczych do Digital Signal Module 8CH/16CH w szafach sterowniczych.
• Wymiana uszkodzonych lub zużytych bloków zaciskowych podczas serwisu linii produkcyjnych.
• Rozbudowa istniejących instalacji PLC o dodatkowe moduły I/O bez konieczności zakupu nowych kompletnych bloków.
• Konserwacja i przezbrajanie maszyn w przemyśle motoryzacyjnym, spożywczym oraz automatyce budynkowej.

Wskazówki Montażowe

Montaż i wymiana bloku connector block mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sterownika i modułów. Blok montuje się w module sygnałowym S7-1200 zgodnie z instrukcją producenta – należy dokręcić wkręty z momentem podanym w dokumentacji technicznej. Przekrój przewodów dobrać do wartości prądu sygnału zgodnie z normą IEC 60364. Po zamontowaniu bloku sprawdzić poprawność osadzenia i dokręcenia wszystkich 7 wkrętów.

FAQ

• Czy connector block 6ES7292-1AG30-0XA0 jest kompatybilny ze starszymi wersjami S7-1200? Blok dedykowany jest do Digital Signal Module 8CH/16CH – przed zamówieniem należy sprawdzić wersję modułu w dokumentacji technicznej Siemensa.
• Jaki stopień ochrony IP mają bloki po zamontowaniu w module? Stopień ochrony zależy od zastosowanej obudowy i szafy sterowniczej – sam connector block nie posiada odrębnego deklarowanego IP w dostarczonych danych.
• Czy zestaw zawiera wkręty montażowe? Tak, każdy z 4 bloków wyposażony jest w 7 wkrętów – łącznie 28 wkrętów w opakowaniu.
