Connector Block, 3 Terminal, Gold (4/PK) | 6ES7292-1BC30-0XA0 Siemens

Alternatywny kod produktu: 6ES72921BC300XA0

Opis i Kluczowe Cechy

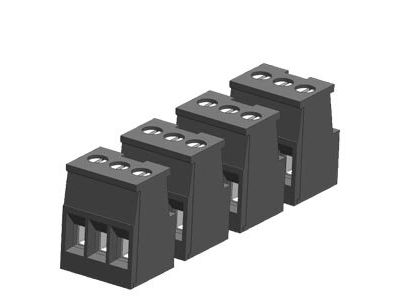

Listwa zaciskowa (I/O terminal block) z pozłacanymi stykami, przeznaczona jako część zamienna do analogowych wejść sterowników SIMATIC S7-1200. Oferowana przez Siemens w opakowaniu zawierającym 4 sztuki, każda z 3 zaciskami. Złote styki zapewniają niezawodne połączenie dla sygnałów niskonapięciowych, minimalizując ryzyko korozji i utraty sygnału w krytycznych aplikacjach pomiarowych. Produkt dedykowany do CPU 1211C, 1212C oraz 1214C.

• Wykonanie gold-plated: Pozłacane styki gwarantują niską rezystancję przejścia i odporność na utlenianie, co przekłada się na stabilną transmisję sygnałów analogowych nawet w środowiskach o podwyższonej wilgotności.
• Kompatybilność z CPU 1211C/1212C/1214C: Precyzyjnie dopasowana do modułów analogowych wymienionych sterowników – bezproblemowa instalacja i pewne połączenie.
• Zestaw 4 sztuk w opakowaniu (4/PK): Umożliwia jednoczesną wymianę kilku listew zaciskowych, co skraca czas przestoju podczas serwisu.
• 3 zaciski na każdą listwę: Wystarczająca liczba połączeń dla standardowych wejść analogowych (np. Common + sygnał + ekran) – wystarczy do podłączenia czujników i przetworników.
• Oryginalna część Siemens: Spełnia rygorystyczne standardy jakości i niezawodności producenta sterowników – gwarancja poprawnej pracy w środowisku przemysłowym.

Zgodność z Normami

Produkt jest oryginalnym akcesorium Siemens, zaprojektowanym zgodnie z wewnętrznymi standardami jakości oraz dyrektywami Unii Europejskiej (oznakowanie CE). Jako część zamienna do serii SIMATIC S7-1200 spełnia wymagania bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej typowe dla urządzeń automatyki przemysłowej. Nie posiada deklarowanej normy szczegółowej w dostarczonych danych.

Zastosowanie

Listwa zaciskowa gold-plated znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i stabilna styczność dla sygnałów analogowych w sterownikach S7-1200. Idealna do:

• Wymiany zużytych lub skorodowanych listew w istniejących instalacjach z CPU 1211C, 1212C, 1214C.
• Montażu nowych układów pomiarowych, w których sygnały niskonapięciowe są przesyłane z czujników (temperatura, ciśnienie, poziom) do modułów analogowych.
• Serwisu i konserwacji w automatyce budynkowej oraz liniach produkcyjnych – zapewnia szybką podmianę bez konieczności wymiany całego modułu.
• Zastosowań wymagających wysokiej niezawodności połączeń, np. w układach z długimi okresami bezobsługowymi.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego sterownik i wszystkich obwodów peryferyjnych. Należy upewnić się, że moduł analogowy jest odłączony od systemu. Listwę dociska się ręcznie do gniazda, a śruby zaciskowe dokręca się momentem zgodnym z dokumentacją techniczną sterownika S7-1200 (zwykle 0,2–0,3 Nm). Przekrój przewodów dobrać do prądu sygnału (zgodnie z wytycznymi dla wejść analogowych). Po zamontowaniu sprawdzić poprawność dokręcenia i brak luzów.

FAQ

• Jakie zalety mają pozłacane styki w porównaniu ze standardowymi? Styki gold-plated charakteryzują się wyższą odpornością na korozję i utlenianie, co zapewnia niską i stabilną rezystancję przejścia przez cały okres eksploatacji. Jest to szczególnie ważne dla sygnałów analogowych o małej amplitudzie (np. 0–10 V, 4–20 mA), gdzie nawet niewielki wzrost rezystancji może wpłynąć na dokładność pomiaru.
• Czy ta listwa pasuje do innych CPU z rodziny S7-1200 (np. 1215C, 1217C)? Zgodnie z danymi producenta listwa jest dedykowana do CPU 1211C, 1212C i 1214C. Kompatybilność z innymi modelami należy potwierdzić w dokumentacji technicznej danego sterownika. Nie zalecamy stosowania bez weryfikacji.
• Ile listew znajduje się w opakowaniu? Opakowanie zawiera 4 sztuki listew zaciskowych, każda z trzema zaciskami (śrubami). To wystarczająca ilość do kompleksowej wymiany w jednym sterowniku z kilkoma modułami analogowymi.
