Connector Block, 14 Terminal, Tin (4/PK) | 6ES7292-1AP30-0XA0 Siemens

Alternatywny kod produktu: 6ES72921AP300XA0

Opis i Kluczowe Cechy

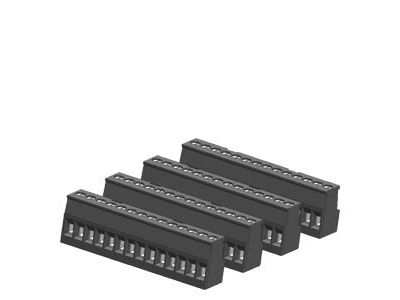

Oryginalny blok zacisków Siemens (symbol 6ES7292-1AP30-0XA0) przeznaczony jako część zamienna do sterowników SIMATIC S7-1200. Jest to 14-terminalowy blok I/O z cynkowanymi stykami, dostarczany w opakowaniu 4 sztuk. Dedykowany do montażu po stronie wejściowej CPU 1211C i 1212C, zapewnia pewne i powtarzalne połączenia przewodów w układach automatyki przemysłowej.

• 14 terminali (śrubowych): Umożliwia podłączenie do 14 sygnałów wejściowych lub wyjściowych w jednym bloku, co przyspiesza okablowanie i organizację szafy sterowniczej.
• Styki cynkowane (tin-coated): Zapewniają doskonałą przewodność elektryczną oraz odporność na korozję, co przekłada się na długotrwałą niezawodność połączeń nawet w trudnych warunkach przemysłowych.
• Kompatybilność z CPU 1211C/1212C (strona wejściowa): Blok jest zaprojektowany jako część zamienna do konkretnych modeli sterowników S7-1200, gwarantując idealne dopasowanie mechaniczne i elektryczne.
• Opakowanie 4 sztuk (4/PK): Ułatwia utrzymanie zapasu części eksploatacyjnych oraz pozwala na wymianę kilku bloków jednocześnie bez konieczności osobnego zamawiania każdego egzemplarza.
• Dedykowany do serii SIMATIC S7-1200: Blok został zaprojektowany z myślą o ekosystemie sterowników Siemensa, co zapewnia bezproblemową integrację i zgodność z pozostałymi akcesoriami tej serii.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z wewnętrznymi standardami jakości Siemens oraz spełnia wymagania dyrektyw Unii Europejskiej (oznaczenie CE). Jako część zamienna do sterowników SIMATIC S7-1200, projektowany jest w oparciu o typowe wymagania dla aparatury automatyki przemysłowej, zgodne z międzynarodowymi normami IEC/EN w zakresie kompatybilności i bezpieczeństwa użytkowania.

Zastosowanie

Blok zacisków 6ES7292-1AP30-0XA0 znajduje zastosowanie przede wszystkim jako część zamienna przy serwisie i modernizacji sterowników SIMATIC S7-1200. Umożliwia szybką wymianę uszkodzonych bloków lub rozbudowę istniejących układów.

• Wymiana bloku wejściowego w sterownikach CPU 1211C i 1212C.
• Podłączanie czujników, przycisków, przełączników i innych elementów sygnalizacji do modułu wejściowego sterownika.
• Zapewnienie zapasu części eksploatacyjnych na potrzeby konserwacji i utrzymania ruchu w liniach produkcyjnych.

Wskazówki Montażowe

Montaż i wymiana bloku zacisków może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilania sterownika i wszystkich obwodów z nim połączonych. Należy stosować przewody o przekroju dobranym do prądu roboczego oraz dokręcić śruby zacisków z momentem zgodnym z dokumentacją techniczną sterownika S7-1200. Blok montuje się bezpośrednio w gnieździe na płycie czołowej CPU – nie wymaga użycia szyny DIN.

FAQ

• Ile terminali ma ten blok zacisków? Blok posiada 14 terminali śrubowych (po 7 z każdej strony), co umożliwia podłączenie 14 przewodów.
• Jaki materiał pokrycia styków zastosowano? Styki są cynkowane (tin-coated), co zapewnia dobrą przewodność i ochronę przed utlenianiem. Nie zawierają kadmu ani innych szkodliwych metali ciężkich.
• Czy blok nadaje się do CPU 1214C lub innych modeli? Zgodnie z danymi producenta blok przeznaczony jest wyłącznie dla CPU 1211C i 1212C po stronie wejściowej. Stosowanie w innych modelach może skutkować nieprawidłowym działaniem.
