Connector Block, 12 Terminal, Tin (4/PK) | 6ES7292-1AM40-0XA0 Siemens

Alternatywny kod produktu: 6ES72921AM400XA0

Opis i Kluczowe Cechy

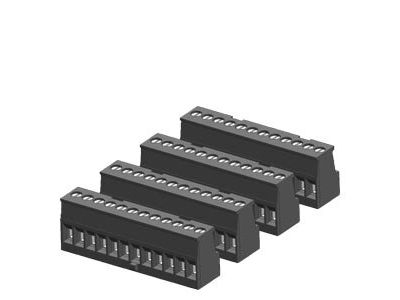

Złącze konektorowe (terminal block) z serii SIMATIC S7-1200 firmy Siemens, oznaczone symbolem 6ES7292-1AM40-0XA0. Przeznaczone do montażu na stronie wyjściowej CPU 1214C/1215C. Posiada 12 cynowanych zacisków śrubowych, co zapewnia pewny styk i odporność na korozję w środowisku przemysłowym. Dostarczane w zestawie 4 sztuk, każda z 12 śrubami – idealne jako część zapasowa do rozbudowy lub serwisu sterowników.

• 12 cynowanych zacisków: cynowanie styków zabezpiecza przed utlenianiem i korozją, gwarantując stabilne połączenie elektryczne przez cały okres eksploatacji.
• Kompatybilność z CPU 1214C/1215C (strona wyjściowa): dedykowany blok dopasowany konstrukcyjnie do określonych modułów sterownika, eliminuje ryzyko błędnego montażu.
• Kodowanie prawe (coded right): mechaniczna blokada zapobiega przypadkowemu włożeniu do nieprawidłowego gniazda, zwiększając bezpieczeństwo instalacji.
• Zestaw 4 sztuk w opakowaniu: umożliwia wygodne przechowywanie zapasowych bloków, skraca czas przestoju podczas wymiany uszkodzonego elementu.
• Konstrukcja śrubowa: bezpieczne mocowanie przewodów bez użycia specjalistycznych narzędzi, typowy moment dokręcania zgodny z dokumentacją techniczną Siemensa.

Zgodność z Normami

Produkt zaprojektowany zgodnie ze standardami jakości i bezpieczeństwa obowiązującymi w automatyce przemysłowej. Posiada oznaczenie CE. Jako oryginalne akcesorium Siemensa spełnia wymagania kompatybilności elektromagnetycznej (EMC) i wytrzymałości mechanicznej dla serii SIMATIC S7-1200.

Zastosowanie

Blok złącza terminalowego przeznaczony do podłączania sygnałów wyjściowych sterownika PLC w systemach automatyki. Stosowany wszędzie tam, gdzie wymagane jest niezawodne i odporne na korozję połączenie przewodów.

• Rozbudowa lub wymiana złącza wyjściowego w CPU 1214C/1215C – część zamienna do szybkiej naprawy.
• Podłączenie czujników, siłowników i przekaźników do sterownika w szafie sterowniczej.
• Zabezpieczenie zapasowe dla serwisu – zestaw 4 sztuk pozwala na szybką wymianę bez konieczności zamawiania pojedynczych elementów.
• Modernizacja istniejących instalacji opartych na sterownikach SIMATIC S7-1200 – prosty montaż na dedykowanym gnieździe.

Wskazówki Montażowe

Montaż i wymianę bloku złącza może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie sterownika oraz zewnętrzne napięcia pomocnicze. Złącze wsuwa się w dedykowane gniazdo w CPU i blokuje mechanicznie. Śruby zacisków dokręcaj momentem zgodnym z dokumentacją techniczną Siemensa, a przekrój przewodów dobierz do obciążenia prądowego. Po zakończeniu montażu sprawdź poprawność połączeń.

FAQ

• Czy to złącze jest kompatybilne z CPU 1214C/1215C od strony wejściowej? Nie, blok oznaczony jako "coded right" przeznaczony jest wyłącznie na stronę wyjściową wymienionych modułów CPU. Do strony wejściowej należy stosować blok z kodowaniem lewym.
• Ile przewodów można podłączyć do jednego bloku? Blok posiada 12 zacisków śrubowych, co umożliwia podłączenie do 12 żył (np. przewodów jednożyłowych lub wielożyłowych z końcówkami tulejkowymi).
• Czy styki są cynowane i co to oznacza w praktyce? Tak, wszystkie zaciski są cynowane. Cynowanie zapewnia wysoką odporność na korozję oraz stabilny kontakt elektryczny, szczególnie w warunkach wilgoci i wahań temperatury w szafie sterowniczej.
