Connector Block, 12 Terminal, Tin (4/PK) | 6ES7292-1AM30-0XA0 Siemens

Alternatywny kod produktu: 6ES72921AM300XA0

Opis i Kluczowe Cechy

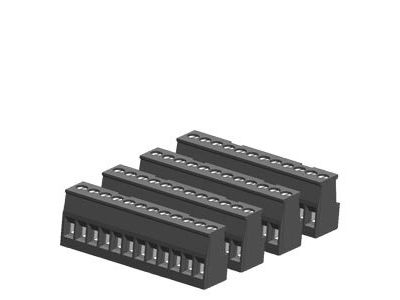

Blok zacisków oznaczony symbolem 6ES7292-1AM30-0XA0 firmy Siemens to oryginalna część zamienna przeznaczona do sterowników SIMATIC S7-1200, dedykowana stronie wyjściowej CPU 1214C oraz 1215C. Zestaw zawiera 4 sztuki z 12 terminalami śrubowymi każda. Powłoka cynowa na stykach zapewnia odporność na korozję i stabilne połączenie elektryczne, co przekłada się na niezawodność w długotrwałej eksploatacji.

• Liczba terminali: 12 (na sztukę): Umożliwia podłączenie do 12 przewodów w jednym module, co pozwala na efektywne zarządzanie okablowaniem w rozbudowanych aplikacjach sterowniczych.
• Powłoka cynowa (tin-coated): Zapewnia doskonałą odporność na utlenianie i niską rezystancję przejścia, co zwiększa trwałość połączeń nawet w środowiskach o podwyższonej wilgotności.
• Kompatybilność z CPU 1214C/1215C (strona wyjściowa): Gwarantuje bezproblemowy montaż i pełną zgodność mechaniczną oraz elektryczną bez konieczności modyfikacji.
• Zestaw 4 sztuk w opakowaniu: Ułatwia zapas części zamiennych podczas serwisu lub rozbudowy wielu sterowników, redukując czas przestojów.
• Konstrukcja śrubowa (12 śrub na blok): Zapewnia pewny i wielokrotny zacisk przewodów, zgodny z typowymi wymaganiami instalacji przemysłowych.

Zgodność z Normami

Blok zacisków został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Produkt jest oryginalnym akcesorium SIMATIC, co gwarantuje zachowanie standardów jakości i bezpieczeństwa stosowanych w całej rodzinie sterowników S7-1200.

Zastosowanie

Blok zacisków 6ES7292-1AM30-0XA0 znajduje zastosowanie przede wszystkim w systemach automatyki przemysłowej opartych na sterownikach SIMATIC S7-1200. Służy do podłączania przewodów sygnałowych i zasilających do wyjść modułów CPU.

• Podłączenie czujników i siłowników do wyjść cyfrowych CPU 1214C/1215C w szafach sterowniczych.
• Wymiana uszkodzonych lub zużytych bloków zacisków w istniejących instalacjach – jako część zamienna.
• Rozbudowa istniejącego sterownika o dodatkowe obwody wyjściowe przy użyciu wielu bloków (4 szt. w pakiecie).
• Zastosowanie w małych i średnich systemach automatyki, gdzie wymagana jest kompaktowa budowa i szybkie okablowanie.

Wskazówki Montażowe

Montaż oraz wymiana bloku zacisków może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego sterownik i wszystkie podłączone obwody. Blok należy wsunąć w odpowiednie gniazdo w CPU aż do zatrzaśnięcia. Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją techniczną sterownika SIMATIC S7-1200. Niewłaściwe dokręcenie może prowadzić do przegrzania złącza i uszkodzenia sprzętu.

FAQ

• Czy blok zacisków jest podświetlony? Nie, blok zacisków nie zawiera elementów podświetlających. Jest to pasywny element łączeniowy – nie przewidziano w nim diod LED ani innych wskaźników.
• Jaki stopień ochrony ma blok zacisków? Stopień ochrony nie został określony przez producenta w dostępnych danych. Standardowo dla akcesoriów montowanych wewnątrz szaf sterowniczych przyjmuje się IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią.
• Czy blok zacisków umożliwia pracę w trybie przełączania? Nie – jest to złącze śrubowe przeznaczone do trwałego łączenia przewodów. Nie posiada styków przełączających ani elementów ruchomych, dlatego służy wyłącznie do podłączania/odłączania przewodów podczas serwisu.
