Connecting Cable ET-Connection, 5,0M | 6ES7194-2LH50-0AA0 Siemens

Alternatywny kod produktu: 6ES71942LH500AA0

Opis i Kluczowe Cechy

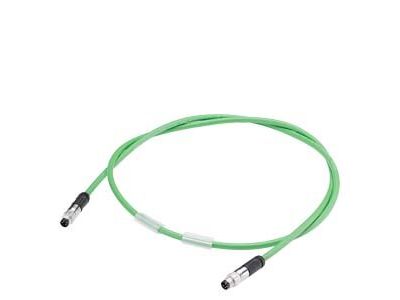

Kabel łączący ET-Connection o symbolu 6ES7194-2LH50-0AA0 firmy Siemens to gotowy do użycia przewód magistrali dla systemów SIMATIC ET 200AL. Wyposażony w dwie wtyczki M8 (4-biegunowe, ekranowane) i długość 5,0 m, zapewnia niezawodne połączenie w rozproszonych aplikacjach I/O o wysokiej szczelności. Dzięki prefabrykacji eliminuje konieczność ręcznego montażu złączy, skracając czas instalacji.

• Gotowy do użycia, obustronnie zakończony wtyczkami M8 (4-biegunowy): Skraca czas uruchomienia systemu – nie wymaga lutowania ani zaciskania, wystarczy podłączyć.
• Ekranowany (shielded): Chroni transmisję danych przed zakłóceniami elektromagnetycznymi (EMI) w środowisku przemysłowym.
• Długość 5,0 m: Elastyczność w doborze odległości między modułami ET 200AL – optymalne dopasowanie do linii produkcyjnej lub maszyny.
• 4-biegunowa konstrukcja: Przesyła zarówno sygnały komunikacyjne, jak i zasilanie pomocnicze w jednym kablu, redukując liczbę przewodów.
• Przeznaczony do systemu SIMATIC ET 200AL (IP65/67): Odporny na zachlapania, olej i pył – pracuje w trudnych warunkach bez utraty łączności.

Zgodność z Normami

Kabel został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami jakości Siemens. Posiada oznaczenie CE i jest przeznaczony do pracy w systemie SIMATIC ET 200AL, który spełnia stopień ochrony IP65/67. Producent nie podaje konkretnych numerów norm dla samego kabla.

Zastosowanie

Kabel ET-Connection 5,0 m służy do szybkiego łączenia modułów rozproszonego systemu I/O w sieci PROFINET lub innych magistralach komunikacyjnych (M8, 4-polowy). Sprawdza się w aplikacjach wymagających dużej niezawodności połączeń i odporności na czynniki zewnętrzne.

• Połączenie między modułami ET 200AL w rozproszonych szafach sterowniczych w strefach mokrych lub zapylonych.
• Instalacja na liniach montażowych i maszynach, gdzie kluczowa jest miniaturyzacja oraz wytrzymałość na drgania i ciecze chłodząco-smarujące.
• Szybkie uruchamianie prototypów lub małoseryjnych linii produkcyjnych – gotowy kabel skraca czas konfiguracji.
• Zastosowania w robotyce i transporcie bliskim, gdzie kabel musi zachować elastyczność i wytrzymałość mechaniczną.

Wskazówki Montażowe

Montaż i podłączenie kabla powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Kabel jest przeznaczony do bezpośredniego wpięcia w złącza M8 modułów ET 200AL – przed użyciem sprawdź zgodność pinów (4-polowy). Zachowaj przewidziany w dokumentacji systemu promień gięcia, aby nie uszkodzić ekranu. Przekrój i długość kabla są stałe – nie skracaj ani nie przedłużaj samodzielnie.

FAQ

• Jaką długość ma kabel 6ES7194-2LH50-0AA0? Kabel ma długość 5,0 metra, jest obustronnie zakończony wtyczkami M8 (4-biegunowymi, ekranowanymi).
• Czy kabel jest ekranowany? Tak, kabel jest ekranowany – zapewnia ochronę transmisji przed zakłóceniami elektromagnetycznymi w środowisku przemysłowym.
• Do jakiego systemu Siemens jest przeznaczony ten kabel? Kabel jest dedykowany do rozproszonego systemu I/O SIMATIC ET 200AL (IP65/67) i łączy moduły za pomocą złączy M8 4-polowych.
