Compact CVS, wyłącznik 50kA , wyzwalacz elektroniczny ETS 2.3 630A 4P | LV563511 Schneider Electric

Opis i Kluczowe Cechy

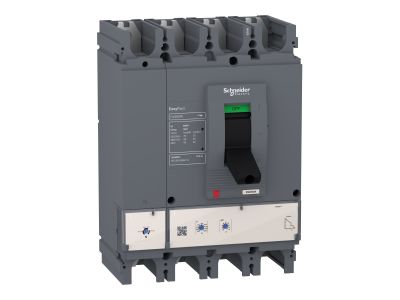

Compact CVS to stacjonarny wyłącznik 4-biegunowy (4P) z symbolem LV563511, wyposażony w elektroniczny wyzwalacz ETS 2.3 o prądzie znamionowym 630 A. Dzięki zdolności wyłączania (Icu) wynoszącej 50 kA rms przy 415 V AC 50/60 Hz, urządzenie zapewnia skuteczną ochronę przed zwarciami w obwodach o dużym potencjale zwarciowym. Napięcie robocze 440 V AC oraz regulowane zabezpieczenia z wyzwalacza ETS 2.3 gwarantują precyzyjną ochronę przeciążeniową i zwarciową w instalacjach budynków małych i średnich. Wymiary (185 x 255 x 110 mm) umożliwiają montaż w rozdzielnicach o standardowych wymiarach.

• Prąd znamionowy 630 A: Odpowiedni do zabezpieczania odbiorów o dużym poborze mocy, takich jak rozdzielnice główne czy szafy sterownicze.
• Zdolność wyłączania Icu 50 kA przy 415 V AC: Wysoka skuteczność przerywania prądów zwarciowych, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Elektroniczny wyzwalacz ETS 2.3: Regulowane zabezpieczenie o długim czasie zwłoki (L), krótkim czasie zwłoki (S) oraz stałe zabezpieczenie bezzwłoczne (I) – dostosowanie charakterystyki do wymagań sieci.
• 4-biegunowa konstrukcja (4P): Kompletna ochrona wszystkich trzech faz i przewodu neutralnego w systemach TN/TT.
• Klasa izolacji II (IEC 60664-1): Możliwość montażu w rozdzielnicach z izolacją podstawową, bez potrzeby uziemiania obudowy – zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Compact CVS LV563511 spełnia wymagania międzynarodowych norm IEC 60947 (części ogólne dotyczące łączników niskonapięciowych), posiada certyfikaty CCC oraz EAC. Urządzenie sklasyfikowano jako sprzęt klasy II zgodnie z IEC 60664-1, co potwierdza jego przystosowanie do instalacji w obwodach o izolacji klasy II. Produkt objęty jest programem Green Premium, zapewniającym zgodność z dyrektywami RoHS i REACH oraz transparentność informacji środowiskowych.

Zastosowanie

Compact CVS 630A z wyzwalaczem ETS 2.3 znajduje zastosowanie w ochronie końcowej i rozdzielczej w obiektach komercyjnych, przemysłowych oraz użyteczności publicznej. Precyzyjna regulacja zabezpieczeń pozwala na optymalne dopasowanie charakterystyki wyzwalania do specyfiki chronionych obwodów.

• Ochrona głównych rozdzielnic elektrycznych w budynkach biurowych, handlowych i magazynowych.
• Zabezpieczanie odbiorników przemysłowych o dużym poborze mocy, np. sprężarek, pomp, wentylatorów.
• Stosowanie jako wyłącznik główny w instalacjach z generatorami lub zasilaczami UPS.
• Integracja z systemami automatyki budynkowej (BMS) dzięki opcjonalnym akcesoriom (np. wyzwalaczom wzrostowym, pomocniczym zestawom styków).

Wskazówki Montażowe

Montaż i konserwacja wyłącznika Compact CVS mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na płycie montażowej lub w rozdzielnicy przy użyciu śrub (moment dokręcania zgodny z dokumentacją producenta). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 630 A oraz warunków zwarciowych występujących w instalacji. Po zamontowaniu sprawdzić poprawność działania wyzwalacza i nastaw.

FAQ

• Jakie zabezpieczenia oferuje wyzwalacz ETS 2.3? Elektroniczny wyzwalacz ETS 2.3 umożliwia regulację zabezpieczenia przeciążeniowego z długim czasem zwłoki (L), zwarciowego z krótkim czasem zwłoki (S) oraz stałe zabezpieczenie bezzwłoczne (I). Wartości nastaw ustawia się za pomocą pokręteł i przełączników dostępnych na froncie wyzwalacza.
• Czy wyłącznik jest przystosowany do rozdzielnic z izolacją klasy II? Tak, Compact CVS LV563511 posiada klasę izolacji II zgodnie z normą IEC 60664-1, co oznacza, że może być instalowany w rozdzielnicach z izolacją podstawową bez konieczności uziemiania metalowej obudowy. Zapewnia to wyższy poziom bezpieczeństwa.
• Z jakimi normami i certyfikatami jest zgodny ten wyłącznik? Produkt jest zgodny z normą IEC 60947 (łączniki niskonapięciowe) oraz posiada certyfikaty CCC (Chiny) i EAC (Eurazjatycka Unia Celna). Ponadto spełnia wymogi dyrektywy RoHS i rozporządzenia REACH objęte programem Green Premium.
