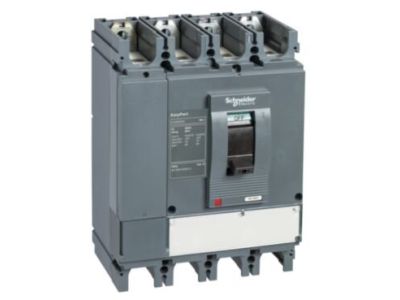

Compact CVS, rozłącznik 50kA 630A 4P | LV563401 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik Compact CVS (EasyPact CVS630NA) o symbolu LV563401 to kompletny 4-biegunowy aparat przeznaczony do sterowania i izolowania elektrycznych obwodów rozdzielczych. Jego prąd roboczy wynosi 630 A przy 415 V AC 50/60 Hz dla kategorii użytkowania AC22A oraz 500 A przy 514 V AC 50/60 Hz dla kategorii AC23A, co zapewnia bezpieczną pracę w instalacjach o wysokim obciążeniu. Napięcie robocze to 440 V AC 50/60 Hz. Aparat wymaga dodatkowego zabezpieczenia nadprądowego.

• Prąd znamionowy 630 A (AC22A) / 500 A (AC23A): Umożliwia obsługę obwodów o znacznym poborze mocy – doskonałe do zastosowań w rozdzielnicach głównych i przemysłowych.
• Wytrzymałość zwarciowa 50 kA: Gwarantuje bezpieczeństwo i odporność na skutki zwarć, minimalizując ryzyko uszkodzenia instalacji.
• Kategoria użytkowania AC23A: Przeznaczony do przełączania obciążeń silnikowych i innych odbiorników o charakterze indukcyjnym.
• Zgodność z normami IEC 60947, CCC, EAC oraz specyfikacjami morskimi: Potwierdza wysoką jakość i uniwersalność zastosowania w różnych rejonach i warunkach.
• Green Premium (zgodność z RoHS i REACH): Produkt spełnia rygorystyczne wymogi środowiskowe, ułatwiając zarządzanie cyklem życia urządzenia.

Zgodność z Normami

Rozłącznik Compact CVS LV563401 jest zgodny z międzynarodową normą IEC 60947, posiada certyfikaty CCC, EAC oraz spełnia specyfikacje morskie. Produkt objęty jest programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz pełną przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

Rozłącznik przeznaczony jest do sterowania i izolowania obwodów rozdzielczych w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka obciążalność prądowa i odporność zwarciowa.

• Izolowanie i odłączanie obwodów w rozdzielnicach głównych nn.
• Sterowanie odbiornikami o charakterze rezystancyjnym i indukcyjnym (kategoria AC22A/AC23A).
• Zastosowania w obiektach przemysłowych, np. zasilanie silników, transformatorów czy pieców.
• Instalacje morskie i offshore dzięki zgodności ze specyfikacjami morskim.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Aparat montuje się za pomocą elementów mocujących (brak w zestawie) – zaleca się stosowanie się do dokumentacji producenta. Przekroje przewodów należy dobrać do prądu znamionowego oraz warunków zwarciowych. Moment dokręcania połączeń śrubowych – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy rozłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak, urządzenie służy do izolowania i sterowania, natomiast ochrona przed przeciążeniem i zwarciem musi być zapewniona przez zewnętrzne zabezpieczenie (bezpieczniki lub wyłącznik).
• Jaka jest różnica między kategorią AC22A a AC23A? AC22A dotyczy przełączania obciążeń rezystancyjnych i małych indukcyjnych (prąd 630 A przy 415 V), natomiast AC23A obejmuje obciążenia silnikowe i inne o dużym charakterze indukcyjnym (prąd 500 A przy 514 V).
• Czy rozłącznik jest gotowy do pracy ciągłej przy pełnym prądzie? Tak, dla kategorii AC22A prąd ciągły wynosi 630 A przy 415 V AC. Należy jednak uwzględnić warunki otoczenia i obciążenie termiczne zgodnie z danymi katalogowymi producenta.
