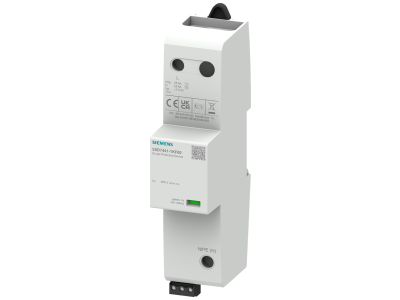

Kombinacja ograniczników ze zint. bezpiecznikiem ogranicznika kl.B+C, UC 255V 1-bieg.do syst.TN-S,TT | 5SD7441-1KF00 Siemens

Alternatywny kod produktu: 5SD74411KF00

Opis i Kluczowe Cechy

Kombinacja ograniczników ze zintegrowanym bezpiecznikiem klasy B+C to urządzenie przeznaczone do ochrony przeciwprzepięciowej w systemach TN-S i TT o napięciu znamionowym 255V. Zapewnia kompleksową ochronę przed przepięciami atmosferycznymi i łączeniowymi, eliminując ryzyko uszkodzenia chronionych urządzeń. Jednobiegunowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Klasa ochrony B+C: Dwustopniowa ochrona przeciwprzepięciowa – klasa B chroni przed udarami piorunowymi, klasa C przed przepięciami łączeniowymi.
• Napięcie znamionowe 255V: Przeznaczone do systemów TN-S i TT o napięciu fazowym 230V, z uwzględnieniem tolerancji sieci.
• Zintegrowany bezpiecznik: Automatyczne odłączenie w przypadku uszkodzenia ogranicznika, zwiększające bezpieczeństwo instalacji.
• 1-biegunowa konstrukcja: Uproszczony montaż w rozdzielnicach, możliwość indywidualnego doboru ilości biegunów.
• Stosowanie w systemach TN-S, TT: Spełnia wymagania ochrony przeciwprzepięciowej dla sieci z uziemionym punktem neutralnym.

Zgodność z Normami

Urządzenie spełnia wymagania normy PN-EN 61643-11 dotyczącej ograniczników przepięć niskiego napięcia oraz posiada deklarację zgodności CE. Zapewnia ochronę zgodnie z wymaganiami dla systemów TN-S i TT.

Zastosowanie

Kombinacja ograniczników B+C 255V znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwprzepięciowej.

• Ochrona obwodów zasilających w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie wrażliwej elektroniki (np. komputery, systemy sterowania, urządzenia medyczne).
• Instalacje przemysłowe zasilane z sieci TN-S lub TT.
• Ochrona linii zasilających w miejscach narażonych na przepięcia łączeniowe i atmosferyczne.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie na odłączonym napięciu. Ograniczniki montować możliwie blisko chronionego urządzenia, z zachowaniem minimalnej odległości od innych elementów. Przewody połączeniowe powinny być możliwie krótkie i o odpowiednim przekroju (zalecany miedziany, min. 4 mm²). Po montażu należy przeprowadzić pomiary rezystancji uziemienia i skuteczności ochrony przeciwprzepięciowej.

FAQ

• Jaka jest różnica między klasą B i C? Klasa B chroni przed udarami piorunowymi (duże energie), klasa C przed przepięciami łączeniowymi (mniejsze energie, częstsze występowanie). Kombinacja B+C zapewnia ochronę wielostopniową.
• Czy ogranicznik wymaga dodatkowego bezpiecznika? Tak – posiada zintegrowany bezpiecznik, który automatycznie odcina uszkodzony ogranicznik od sieci w przypadku awarii.
• Czy można stosować w systemie TN-C? Nie – urządzenie przeznaczone jest wyłącznie do systemów TN-S i TT, gdzie punkt neutralny jest uziemiony osobno.
