Cokoły boczne prawy, lewy 100x400, płyta stalowa RAL7022 (kpl 2szt) PS1040 | PS1040 Hoffman (Eldon)

Opis i Kluczowe Cechy

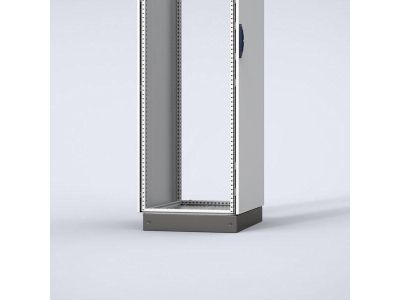

Zestaw paneli bocznych PS1040 marki Hoffman (Eldon) to profesjonalne rozwiązanie przeznaczone do systemowego wykończenia podstaw obudów wolnostojących. Komplet składa się z dwóch paneli (prawy i lewy) o wysokości 100 mm i głębokości 400 mm, które służą do szczelnego zamknięcia bocznych przestrzeni cokołów typu PF oraz PV. Wykorzystanie płyty stalowej o grubości 1,5 mm gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia.

• Maksymalna wytrzymałość: Panele zostały poddane procesowi dwukrotnego gięcia, co znacząco podnosi ich moment bezwładności i odporność na uderzenia mechaniczne.
• Trwałe wykończenie: Powierzchnia jest zabezpieczona proszkową powłoką strukturową w kolorze RAL 7022 (ciemnoszary), co zapewnia doskonałą ochronę antykorozyjną i estetyczny wygląd spójny z nowoczesnymi rozdzielnicami.
• Ochrona wnętrza: Zamontowanie paneli ogranicza dostęp osób niepowołanych do przestrzeni pod szafą, chroniąc jednocześnie wprowadzone kable przed uszkodzeniami i gromadzeniem się zanieczyszczeń.

Zgodność z Normami

Produkt został zaprojektowany z myślą o profesjonalnych prefabrykacjach rozdzielnic elektrycznych. Materiał wykonania (stal) oraz proces malowania proszkowego są zgodne ze standardami przemysłowymi marki Hoffman (Eldon), co zapewnia kompatybilność z systemami obudów łączonych i półkompaktowych. Panele wspierają utrzymanie deklarowanego stopnia ochrony IP całej obudowy, pod warunkiem prawidłowego montażu z dedykowanymi elementami cokołu PF/PV.

Zastosowanie

Cokoły boczne PS1040 znajdują zastosowanie wszędzie tam, gdzie wymagane jest podwyższenie szafy sterowniczej o 100 mm przy zachowaniu pełnej zabudowy podstawy. Są idealnym rozwiązaniem dla:

• Systemów szaf łączonych w rzędy, gdzie wymagane jest estetyczne zamknięcie skrajnych sekcji.
• Rozdzielnic automatyki przemysłowej montowanych w halach produkcyjnych.
• Centrów danych i serwerowni, gdzie porządek w prowadzeniu okablowania pod szafą jest kluczowy.
• Aplikacji wymagających dodatkowej przestrzeni na zapas kabli pod płytą przepustową szafy.

Wskazówki Montażowe

Montaż paneli bocznych PS1040 jest intuicyjny i szybki dzięki pełnej kompatybilności z systemem PF/PV. Należy pamiętać o następujących krokach:

• Przygotowanie: Panele montuje się do narożników cokołu (elementy PF/PV), które posiadają fabryczne otwory montażowe.
• Akcesoria: Należy wykorzystać elementy złączne dostarczane wraz z przednimi i tylnymi elementami cokołu (PF/PV), co zapewnia trwałe i stabilne połączenie.
• Pozycjonowanie: Dzięki precyzyjnemu gięciu, panele idealnie licują się z krawędziami szafy, co ułatwia ich poprawne ustawienie przed dokręceniem śrub.
• Moment dokręcania: Zaleca się stosowanie standardowych narzędzi ręcznych, aby zapewnić odpowiedni docisk bez ryzyka uszkodzenia powłoki lakierniczej.

FAQ

• Czy zestaw zawiera śruby montażowe? Akcesoria montażowe są standardowo dołączone do elementów przednich i tylnych cokołu (PF/PV), z którymi panele boczne tworzą kompletną podstawę.
• Czy panele pasują do szaf innych producentów? Panele PS1040 są dedykowane do systemów Hoffman (Eldon) i gwarantują pełną kompatybilność z seriami PF oraz PV o głębokości 400 mm.
• Jaki jest cel dwukrotnego gięcia blachy? Proces ten ma na celu usztywnienie krawędzi panelu, co zapobiega jego rezonowaniu oraz zwiększa odporność na nacisk boczny.
