Cokół przód, tył 200x1000 stal miękka RAL7022 (kpl 2szt) PF2100 | PF2100 Hoffman (Eldon)

Opis i Kluczowe Cechy

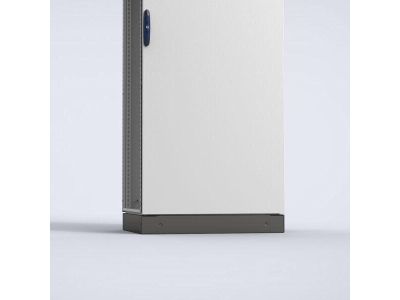

Profesjonalny zestaw cokołu przedniego i tylnego PF2100 o wymiarach 200x1000 mm to kluczowy element infrastruktury szaf sterowniczych marki Hoffman (Eldon). Wykonany z wysokiej jakości stali miękkiej, cokół zapewnia solidną podstawę dla ciężkich obudów przemysłowych, jednocześnie oferując dodatkową przestrzeń montażową pod szafą. Konstrukcja opiera się na czterech elementach kątowych o grubości 2 mm, co gwarantuje wyjątkową stabilność mechaniczną. Panele o grubości 1,5 mm posiadają podwójne powroty (zagięcia) na krawędziach, co znacząco zwiększa ich sztywność i odporność na odkształcenia.

• Wysokość 200 mm: Zapewnia dużą przestrzeń do swobodnego prowadzenia wiązek kablowych o dużych promieniach gięcia.
• Materiał: Wytrzymała stal miękka malowana proszkowo w kolorze RAL 7022 (struktura), odporna na trudne warunki przemysłowe.
• Modułowość: Zestaw zawiera jednoczęściowy panel przedni oraz dwa zdejmowane panele tylne o wysokości 100 mm każdy, co ułatwia dostęp serwisowy.
• Estetyka i Ochrona: Powłoka proszkowa zapewnia długotrwałą ochronę antykorozyjną i profesjonalny wygląd instalacji.

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach bezpieczeństwa i ergonomii pracy w przemyśle. Cokół PF2100 umożliwia prowadzenie okablowania zgodnie z normą VDE 0113 (Bezpieczeństwo maszyn - Wyposażenie elektryczne maszyn). Dzięki przemyślanej konstrukcji, instalatorzy mogą układać przewody bez ograniczeń przestrzennych, co minimalizuje ryzyko uszkodzeń mechanicznych izolacji i ułatwia późniejszą diagnostykę systemu.

Zastosowanie

Cokół PF2100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest podniesienie szafy sterowniczej w celu wprowadzenia kabli od dołu. Jest idealnym rozwiązaniem dla:

• Rozdzielnic elektrycznych w halach produkcyjnych.
• Systemów automatyki przemysłowej wymagających częstych modyfikacji okablowania.
• Szaf serwerowych i telekomunikacyjnych montowanych na stałym podłożu.
• Instalacji, w których konieczne jest zachowanie wysokiej estetyki przy jednoczesnym zapewnieniu łatwego dostępu do przepustów kablowych.

Wskazówki Montażowe

Montaż cokołu PF2100 jest intuicyjny, jednak wymaga zachowania odpowiedniej kolejności prac dla zapewnienia maksymalnej sztywności konstrukcji:

• Kompletacja: Do uzyskania pełnej podstawy należy dokupić panele boczne typu PS dopasowane do głębokości szafy.
• Łączenie obudów: W przypadku łączenia szaf w szeregi, zaleca się zastosowanie paneli poprzecznych PCP, które stabilizują kanały kablowe i usztywniają całą strukturę.
• Dostęp serwisowy: Zdejmowane panele przednie i tylne pozwalają na montaż okablowania po ustawieniu szafy na cokole.
• Mocowanie: Należy użyć dołączonych akcesoriów montażowych, dbając o odpowiedni moment dokręcania śrub, aby uniknąć poluzowania konstrukcji pod wpływem wibracji maszyn.

FAQ

1. Czy zestaw zawiera panele boczne?
Nie, zestaw PF2100 obejmuje sekcję przednią i tylną (narożniki oraz panele). Panele boczne PS należy zamówić oddzielnie, dopasowując je do głębokości posiadanej obudowy.

2. Dlaczego panel tylny składa się z dwóch części?
W wersji o wysokości 200 mm, panel tylny jest dzielony na dwie sekcje po 100 mm. Pozwala to na demontaż tylko jednej części w celu wprowadzenia kabli, bez konieczności odsłaniania całej przestrzeni pod szafą.

3. Czy cokół pasuje do szaf innych producentów?
Cokół PF2100 jest dedykowany do systemów obudów Hoffman (Eldon). Kompatybilność z innymi markami zależy od rozstawu otworów montażowych w ramie szafy.
