Cokół przód, tył 100x600 stal miękka RAL7022 (kpl 2szt) PF1060 | PF1060 Hoffman (Eldon)

Opis i Kluczowe Cechy

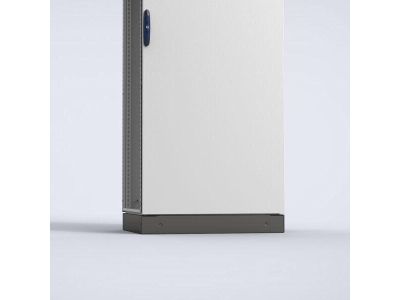

Profesjonalny zestaw cokołu przedniego i tylnego PF1060 o wymiarach 100x600 mm to kluczowy element systemowy dedykowany do obudów przemysłowych marki Hoffman (Eldon). Wykonany z wysokiej jakości stali miękkiej, cokół ten zapewnia solidną podstawę dla szaf sterowniczych, jednocześnie oferując dodatkową przestrzeń montażową pod korpusem obudowy. Konstrukcja opiera się na czterech elementach kątowych wykonanych z blachy o grubości 2 mm, co gwarantuje wyjątkową stabilność mechaniczną i odporność na obciążenia statyczne. Panele przednie i tylne o grubości 1,5 mm posiadają specjalne podwójne powroty (zagięcia krawędzi), które znacząco zwiększają sztywność całego modułu.

• Wymiary: Wysokość 100 mm oraz szerokość 600 mm, idealnie dopasowane do standardowych wymiarów szaf.
• Materiał: Wytrzymała stal miękka malowana proszkowo w kolorze RAL 7022 (szary umbra) o strukturze odpornej na zarysowania.
• Zdejmowalne pokrywy: Umożliwiają szybki dostęp do przestrzeni pod szafą bez konieczności demontażu całej konstrukcji.
• Kompletny zestaw: Zawiera 4 narożniki, panel przedni, panel tylny oraz niezbędne akcesoria montażowe.

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach bezpieczeństwa i ergonomii pracy w przemyśle. Cokół PF1060 umożliwia prowadzenie okablowania zgodnie z normą VDE 0113 (bezpieczeństwo maszyn - wyposażenie elektryczne maszyn). Dzięki zapewnieniu dodatkowej przestrzeni pod obudową, instalatorzy mogą swobodnie zarządzać wiązkami kablowymi, zachowując odpowiednie promienie gięcia przewodów oraz separację obwodów, co jest kluczowe dla uniknięcia zakłóceń elektromagnetycznych i zapewnienia długowieczności instalacji.

Zastosowanie

Cokół PF1060 znajduje szerokie zastosowanie w budowie rozdzielnic elektrycznych, systemów automatyki przemysłowej oraz centrów danych. Jest niezbędny wszędzie tam, gdzie wymagane jest podniesienie szafy w celu wprowadzenia kabli od dołu (z kanałów kablowych lub przepustów podłogowych). Dzięki swojej modułowej budowie, świetnie sprawdza się w systemach szeregowych. Przy łączeniu wielu obudów, zaleca się stosowanie paneli poprzecznych PCP, które dodatkowo usztywniają konstrukcję i ułatwiają montaż koryt kablowych wewnątrz cokołu.

Wskazówki Montażowe

Montaż cokołu PF1060 jest intuicyjny, jednak wymaga zachowania odpowiedniej kolejności prac dla zapewnienia pełnej stabilności:

• Przygotowanie: Należy pamiętać, że panele boczne PS nie wchodzą w skład zestawu i muszą być zamawiane oddzielnie, zależnie od głębokości szafy.
• Montaż narożników: Elementy kątowe należy przykręcić bezpośrednio do ramy szafy za pomocą dołączonych śrub montażowych.
• Instalacja paneli: Po zamocowaniu narożników, montuje się panele przednie i tylne. Dzięki zdejmowalnym pokrywom, prace kablowe można wykonywać na końcowym etapie montażu.
• Łączenie szaf: W przypadku zestawów wieloszafowych, warto zastosować panele PCP, które pełnią funkcję wsporników dla ciężkich wiązek kablowych.

FAQ

• Czy zestaw zawiera panele boczne? Nie, zestaw PF1060 obejmuje sekcję przednią i tylną. Panele boczne PS należy dobrać oddzielnie, dopasowując je do głębokości posiadanej obudowy.
• Jaki jest stopień ochrony cokołu? Cokół stanowi mechaniczną podstawę; szczelność całego systemu zależy od poprawnego montażu paneli bocznych oraz uszczelnienia wprowadzeń kablowych.
• Czy cokół można piętrować? Producent oferuje wersje 100 mm i 200 mm. Cokoły o wysokości 200 mm posiadają dodatkowe udogodnienia w postaci dzielonych paneli tylnych dla łatwiejszego zarządzania kablami.
