Cokół przód, tył 100x1000 stal miękka RAL7022 (kpl 2szt) PF1100 | PF1100 Hoffman (Eldon)

Opis i Kluczowe Cechy

Cokół PF1100 marki Hoffman (Eldon) to profesjonalne rozwiązanie konstrukcyjne przeznaczone do szaf sterowniczych i obudów przemysłowych. Zestaw składa się z sekcji przedniej i tylnej o wysokości 100 mm oraz szerokości 1000 mm. Wykonany z wysokiej jakości stali miękkiej, cokół charakteryzuje się wyjątkową wytrzymałością mechaniczną dzięki zastosowaniu podwójnych powrotów na krawędziach wszystkich paneli, co znacząco zwiększa sztywność całej konstrukcji pod obciążeniem.

• Solidna konstrukcja: Części narożne wykonane z blachy o grubości 2 mm, natomiast panele z blachy 1,5 mm, co gwarantuje stabilność fundamentu obudowy.
• Estetyka i ochrona: Powierzchnia wykończona proszkową powłoką strukturową w kolorze RAL 7022, zapewniającą odporność na zarysowania i korozję.
• Ergonomia kablowania: Konstrukcja umożliwia swobodne wprowadzanie i układanie przewodów pod obudową, tworząc dodatkową przestrzeń montażową.

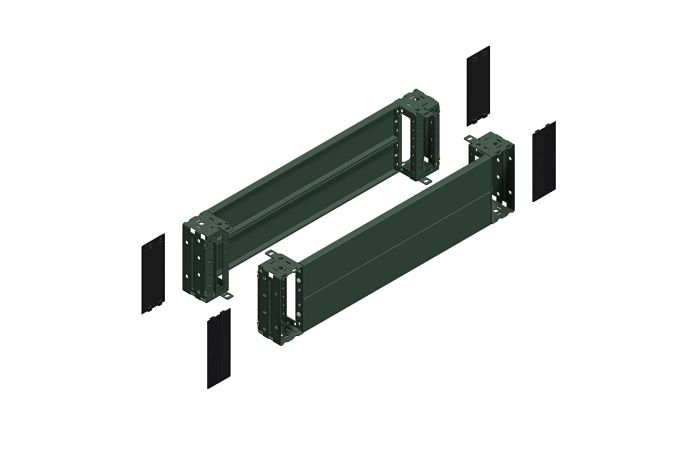

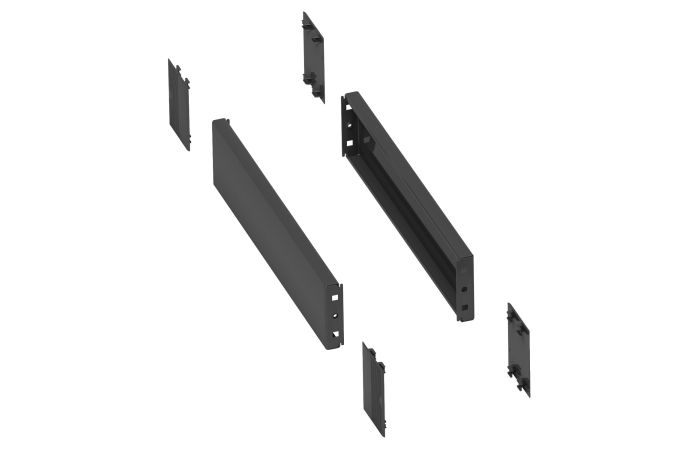

• Modułowość: Zestaw zawiera cztery elementy kątowe ze zdejmowalnymi pokrywami, co ułatwia dostęp serwisowy.

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach bezpieczeństwa i technologii montażu. Cokół PF1100 umożliwia prowadzenie instalacji kablowej bez żadnych ograniczeń, zachowując pełną zgodność z normą VDE 0113. Standard ten określa wymagania dotyczące wyposażenia elektrycznego maszyn, co czyni ten produkt idealnym wyborem do zaawansowanych systemów automatyki przemysłowej, gdzie bezpieczeństwo i uporządkowanie tras kablowych są priorytetem.

Zastosowanie

Cokół PF1100 znajduje szerokie zastosowanie w sektorze elektro-technicznym, szczególnie w budowie rozdzielnic niskiego napięcia oraz szaf sterowniczych. Jest niezbędnym elementem w sytuacjach, gdy wymagane jest podniesienie obudowy nad poziom posadzki w celu:

• Zapewnienia odpowiedniego promienia gięcia dla grubych kabli zasilających.
• Ochrony aparatury przed zanieczyszczeniami gromadzącymi się bezpośrednio przy podłożu.
• Ułatwienia wentylacji i odprowadzania ciepła z dolnych partii szafy.
• Integracji systemów kanałów kablowych w halach produkcyjnych.

Wskazówki Montażowe

Montaż cokołu PF1100 jest intuicyjny, jednak wymaga zachowania odpowiedniej kolejności prac dla zapewnienia maksymalnej stabilności:

• Kompletacja zestawu: Do uzyskania pełnego cokołu należy dokupić panele boczne typu PS, dopasowane do głębokości szafy.
• Łączenie szeregowe: W przypadku łączenia wielu obudów w zestawy, zaleca się zastosowanie paneli poprzecznych PCP. Zwiększają one sztywność konstrukcji i stanowią dodatkowe podparcie dla kanałów kablowych.
• Dostęp serwisowy: Zdejmowalne pokrywy przednie i tylne pozwalają na szybką inspekcję okablowania bez konieczności demontażu całej konstrukcji.
• Mocowanie: Należy użyć dołączonych akcesoriów montażowych, aby trwale połączyć elementy kątowe z ramą obudowy.

FAQ

• Czy zestaw zawiera panele boczne? Nie, zestaw PF1100 obejmuje sekcję przednią i tylną. Panele boczne PS należy dobrać oddzielnie, zależnie od głębokości posiadanej obudowy.
• Z jakiego materiału wykonany jest cokół? Produkt wykonany jest ze stali miękkiej. Elementy narożne mają grubość 2 mm, a panele wypełniające 1,5 mm.
• Jaki jest kolor wykończenia? Cokół jest malowany proszkowo na kolor szary antracytowy (RAL 7022) o strukturze drobnoziarnistej.
• Czy cokół pasuje do szaf innych producentów? Cokół jest dedykowany do systemów obudów Hoffman (Eldon), co gwarantuje idealne dopasowanie mechaniczne i estetyczne.
