Cokół H150 do metalowej obudowy L600 P300, Orion+ | FL960A Hager

Opis i Kluczowe Cechy

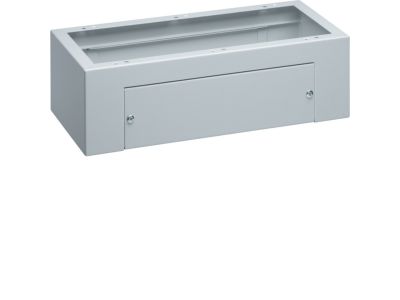

Cokół H150 (symbol FL960A) to element konstrukcyjny dedykowany do metalowych obudów serii Orion+ o wymiarach L600 x P300. Podwyższa on obudowę o 150 mm, tworząc dodatkową przestrzeń techniczną pod szafą. Rozwiązanie umożliwia wygodne prowadzenie kabli, poprawia cyrkulację powietrza i ułatwia utrzymanie porządku w instalacji.

• Wysokość 150 mm (H150): Zwiększa pionową przestrzeń roboczą szafy, co ułatwia wprowadzanie i wyprowadzanie przewodów oraz poprawia wentylację wnętrza.
• Długość 600 mm (L600) i głębokość 300 mm (P300): Precyzyjne dopasowanie do standardowych obudów metalowych serii Orion+ – montaż bez konieczności dodatkowej obróbki.
• Konstrukcja metalowa: Zapewnia sztywność i trwałość, dostosowana do warunków pracy w szafach rozdzielczych i sterowniczych.
• Łatwy montaż: Cokół przykręcany do dolnej krawędzi obudowy – możliwość montażu w zależności od konfiguracji (np. z przepustami kablowymi).
• Kompatybilność z serią Orion+: Gwarantuje spójny wygląd i dopasowanie mechaniczne z pozostałymi elementami systemu obudów.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dla obudów elektrycznych oraz posiada certyfikat CE. Dopuszczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami. Ponieważ cokół jest elementem konstrukcyjnym, nie podlega bezpośrednio normom dla aparatury modułowej – jego zastosowanie w szafie musi być zgodne z dokumentacją producenta obudowy.

Zastosowanie

Cokół H150 FL960A znajduje zastosowanie w rozbudowie i modernizacji szaf sterowniczych, rozdzielnic oraz puszek elektrycznych serii Orion+. Stosowany przede wszystkim jako element podwyższający obudowę.

• Podwyższenie obudowy dla zwiększenia przestrzeni na doprowadzenie kabli od dołu szafy.
• Tworzenie korytarza wentylacyjnego pod rozdzielnicą – poprawa chłodzenia urządzeń.
• Umożliwienie montażu przepustów kablowych, dławików i systemów zarządzania kablami w dolnej części szafy.
• Łatwy dostęp do przewodów podczas konserwacji lub rozbudowy instalacji.

Wskazówki Montażowe

Montaż cokołu H150 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie obudowy. Cokół mocuje się do dolnej krawędzi metalowej obudowy za pomocą dostarczonych śrub (moment dokręcania zgodnie z instrukcją producenta). Przekrój przewodów oraz prowadzenie kabli musi być dobrane do prądu obciążenia instalacji. Po zakończeniu montażu sprawdzić stabilność połączeń i szczelność obudowy.

FAQ

• Czy cokół H150 wymaga dodatkowych elementów do montażu? Cokół jest dostarczany z niezbędnym osprzętem montażowym (śruby). Montaż odbywa się bezpośrednio do obudowy Orion+ – nie są wymagane żadne dodatkowe akcesoria, chyba że planuje się stosowanie przepustów kablowych (należy je zakupić oddzielnie).
• Jaki jest stopień ochrony cokołu po zamontowaniu? Stopień ochrony szafy po dodaniu cokołu zależy od konstrukcji samej obudowy oraz sposobu uszczelnienia połączenia. Cokół nie zmienia deklarowanego IP obudowy, pod warunkiem prawidłowego montażu i zastosowania odpowiednich uszczelek (jeśli przewidziane przez producenta). W standardowej konfiguracji obudowy Orion+ zachowują IP54 lub wyższe – szczegóły w dokumentacji obudowy.
• Czy cokół jest wykonany z metalu czy tworzywa? Cokół H150 FL960A jest wykonany z metalu (stal), co zapewnia wytrzymałość mechaniczną i kompatybilność z metalowymi obudowami serii Orion+. Nie jest przeznaczony do obudów wykonanych z tworzyw sztucznych – wymagana jest weryfikacja kompatybilności z konkretnym modelem obudowy.
