Cokół głębokość D400mm szerokość W650mm wysokość H100mm PSet | LVS08726 Schneider Electric

Opis i Kluczowe Cechy

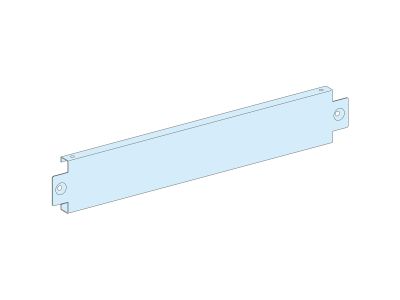

Cokół Schneider Electric o numerze referencyjnym LVS08726 to profesjonalny element konstrukcyjny dedykowany do systemów rozdzielnic niskiego napięcia PrismaSeT P. Produkt charakteryzuje się precyzyjnymi wymiarami: wysokością wynoszącą 100 mm, szerokością 650 mm oraz głębokością 400 mm, co zapewnia idealne dopasowanie do dedykowanych obudów. Konstrukcja cokołu opiera się na zestawie składającym się z czterech narożników oraz dwóch poprzeczek (przedniej i tylnej), co gwarantuje wysoką sztywność mechaniczną i stabilne posadowienie całej rozdzielnicy na podłożu.

• Kolorystyka: Wykończenie w kolorze białym RAL 9003 zapewnia estetyczny wygląd spójny z całą linią PrismaSeT.
• Modułowość: Konstrukcja umożliwia łączenie obudów bokami oraz opcjonalne piętrowanie cokołów do maksymalnej wysokości 200 mm.
• Kompletny zestaw: Produkt dostarczany jest wraz ze wszystkimi niezbędnymi elementami montażowymi, co znacząco skraca czas instalacji.
• Green Premium: Produkt spełnia rygorystyczne normy ekologiczne, oferując pełną przejrzystość w zakresie wpływu na środowisko i niską emisję CO2.

Zgodność z Normami

Cokół LVS08726 został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi Schneider Electric. Jako integralna część systemu PrismaSeT P, wspiera on zachowanie parametrów mechanicznych i ochronnych rozdzielnic zgodnie z normą IEC 61439-1 & 2. Produkt posiada certyfikację Green Premium, co potwierdza zgodność z dyrektywami RoHS oraz REACH, gwarantując bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne w całym cyklu życia produktu.

Zastosowanie

Głównym przeznaczeniem cokołu jest stworzenie stabilnej bazy dla rozdzielnic PrismaSeT P w obiektach komercyjnych i przemysłowych. Dzięki wysokości 100 mm, element ten pozwala na wygodne wprowadzenie kabli od dołu rozdzielnicy, zapewniając odpowiedni promień gięcia przewodów o dużych przekrojach. Jest to rozwiązanie niezbędne w rozdzielniach głównych i oddziałowych, gdzie wymagana jest najwyższa niezawodność oraz możliwość łatwej rozbudowy systemu poprzez łączenie sekcji polowych.

Wskazówki Montażowe

Montaż cokołu LVS08726 powinien odbywać się na wypoziomowanym podłożu, aby zapewnić prawidłowe osadzenie obudowy. Proces instalacji obejmuje złożenie czterech narożników z poprzeczkami przy użyciu dostarczonych śrub montażowych. W przypadku konieczności uzyskania większej przestrzeni kablowej, dopuszczalne jest zamontowanie drugiego cokołu na pierwszym, co pozwala uzyskać łączną wysokość 200 mm. Należy pamiętać o dokręceniu wszystkich elementów z odpowiednim momentem, aby zapewnić ciągłość mechaniczną i stabilność konstrukcji pod obciążeniem aparatury modułowej i szyn zbiorczych.

FAQ

• Czy cokół pasuje do innych serii niż PrismaSeT P? Produkt jest optymalizowany pod kątem wymiarów i punktów montażowych serii PrismaSeT P o głębokości 400 mm i szerokości 650 mm.
• Czy zestaw zawiera śruby do przykręcenia do podłoża? Zestaw zawiera elementy do montażu cokołu i połączenia go z obudową; kotwy do betonu należy dobrać indywidualnie zależnie od rodzaju podłoża.
• Czy cokół można malować? Cokół jest fabrycznie malowany proszkowo w kolorze RAL 9003, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.
