Cokół głębokość D=275mm szerokość 5PW wysokość H=50mm, TwinLine, TZL505 | 2CPX010589R9999 ABB

Alternatywny kod produktu: 2CPX010589R9999

Opis i Kluczowe Cechy

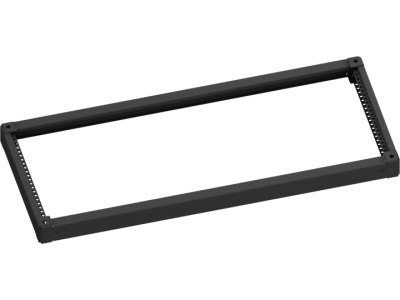

Cokół głębokości 275 mm, szerokości 5 modułów (5PW) i wysokości 50 mm (symbol 2CPX010589) z serii TwinLine to modułowy element osprzętu instalacyjnego przeznaczony do montażu w szafach sterowniczych i rozdzielnicach. Zapewnia estetyczne ułożenie kabli i przewodów, chroniąc je przed uszkodzeniami mechanicznymi oraz ułatwiając organizację przestrzeni wewnątrz szafy. Wysoka odporność mechaniczna i estetyczny design dostosowany do systemów modułowych.

• Głębokość 275 mm: Umożliwia swobodne prowadzenie wiązek kabli o większych średnicach, zapewniając odpowiednią przestrzeń i wentylację.
• Szerokość 5 modułów (5PW): Standaryzowany wymiar ułatwiający planowanie układu szafy i kompatybilność z innymi elementami systemu TwinLine.
• Wysokość 50 mm: Zachowuje niski profil instalacji, co jest istotne w kompaktowych szafach sterowniczych i rozdzielnicach.
• System modułowy TwinLine: Gwarantuje spójność wizualną i funkcjonalną z innymi elementami osprzętu, ułatwiając montaż i wymianę komponentów.
• Wysoka odporność mechaniczna: Trwały materiał konstrukcyjny zapewnia długotrwałą ochronę kabli i stabilność montażu.

Zgodność z Normami

Cokół spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego i jest zgodny z dyrektywami Unii Europejskiej. Posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i jakość.

Zastosowanie

Cokół TwinLine TZL505 przeznaczony jest do organizacji przestrzeni wewnątrz szaf sterowniczych i rozdzielnic elektrycznych. Jego zastosowanie wpływa na estetykę, porządek i funkcjonalność instalacji.

• Organizacja wiązek kabli w szafach sterowniczych i rozdzielnicach o głębokości 275 mm.
• Estetyczne prowadzenie przewodów w systemach modułowych TwinLine, zachowując spójny wygląd z innymi elementami.
• Ochrona kabli przed uszkodzeniami mechanicznymi, takimi jak zgniatanie czy przetarcia, dzięki zastosowaniu trwałego materiału konstrukcyjnego.
• Ułatwienie montażu i modernizacji instalacji dzięki standardowym wymiarom i kompatybilności z innymi komponentami systemu.

Wskazówki Montażowe

Montaż cokołu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w obszarze prac. Cokół należy zamocować do szyny montażowej lub bezpośrednio do obudowy szafy, stosując odpowiednie elementy złączne dostosowane do materiału konstrukcyjnego. Należy zachować odpowiednią przestrzeń dla prowadzonych kabli, aby zapewnić właściwą wentylację i ułatwić późniejsze prace serwisowe. Podczas mocowania zwrócić uwagę na równomierne rozłożenie sił, aby uniknąć odkształceń.

FAQ

• Czy cokół jest kompatybilny z innymi systemami modułowymi? Cokół zaprojektowany jest do systemu TwinLine, co gwarantuje pełną kompatybilność z innymi elementami tej serii. Dla innych systemów zaleca się dobór odpowiednich adapterów lub konsultację z dokumentacją techniczną.
• Jaki jest zalecany materiał mocujący do cokołu? Materiał mocujący powinien być dostosowany do materiału konstrukcyjnego szafy lub szyny montażowej. Najczęściej stosuje się wkręty samogwintujące lub śruby z podkładkami, dobierając je pod względem nośności i odporności na korozję.
• Czy cokół można stosować w warunkach zewnętrznych? Cokół nie posiada zdefiniowanego stopnia ochrony IP i nie jest przeznaczony do stosowania na zewnątrz. Zaleca się montaż wyłącznie w suchych, wewnętrznych pomieszczeniach, chroniących przed wilgocią i kurzem.
