Cokół głębokość D=275mm szerokość 3PW wys. H=100mm, TwinLine, TZL310 | 2CPX010586R9999 ABB

Alternatywny kod produktu: 2CPX010586R9999

Opis i Kluczowe Cechy

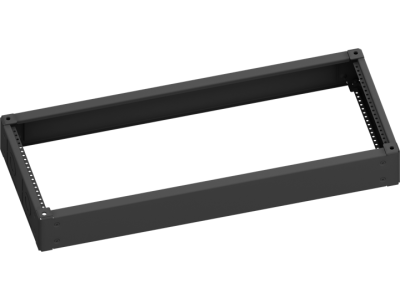

Cokół TZL310 to element wyposażenia rozdzielnic systemu TwinLine, zaprojektowany do montażu pod obudową główną. Produkt charakteryzuje się wysokością 100 mm, głębokością 275 mm oraz szerokością 3PW (moduły TwinLine). Zastosowanie cokołu zwiększa przestrzeń wewnątrz szafy, ułatwiając prowadzenie i wyprowadzenie przewodów oraz montaż dodatkowych akcesoriów. Konstrukcja wykonana z trwałych materiałów zapewnia stabilność i kompatybilność z całą linią TwinLine.

• Wysokość 100 mm + głębokość 275 mm: Zapewnia dodatkową przestrzeń na kable i złączki, ułatwiając prace instalacyjne i serwisowe.
• Szerokość 3PW (zgodna z systemem modułowym TwinLine): Precyzyjne dopasowanie do standardowych rozdzielnic TwinLine, gwarantujące szczelność i estetykę.
• Konstrukcja odporna na obciążenia mechaniczne: Przeznaczona do montażu pod obudową – stabilna podstawa dla całej szafy rozdzielczej.
• Łatwy montaż na szynie lub bezpośrednio do obudowy: Szybka integracja z systemem TwinLine bez konieczności obróbki.
• Uniwersalność zastosowania: Możliwość łączenia z różnymi typami obudów TwinLine L, co pozwala na elastyczne konfiguracje szaf.

Zgodność z Normami

Produkt zaprojektowany zgodnie ze standardami systemu TwinLine. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Jako element obudowy nie podlega szczegółowym normom aparatury modułowej, jednak wykonanie gwarantuje bezpieczną pracę całej instalacji w warunkach suchych pomieszczeń.

Zastosowanie

Cokół TZL310 stosowany jest w rozdzielnicach niskiego napięcia systemu TwinLine, gdzie wymagane jest podwyższenie obudowy głównej. Ułatwia wprowadzenie kabli od dołu, montaż dławików oraz zapewnia przestrzeń dla okablowania poziomowego.

• Podwyższenie szafy rozdzielczej w celu ułatwienia doprowadzenia przewodów od dołu.
• Zwiększenie wewnętrznej pojemności szafy na przewody, listwy zaciskowe lub dodatkowe akcesoria.
• Montaż w rozdzielnicach sterowniczych, telekomunikacyjnych oraz automatyki budynkowej.
• Wykorzystanie jako element dystansowy między obudową a podłożem – ochrona przed wilgocią i kurzem.

Wskazówki Montażowe

Montaż cokołu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej szafie rozdzielczej. Cokół montuje się pod dolną płytą obudowy TwinLine, mocując za pomocą dostarczonych elementów złącznych. Momenty dokręcania śrub należy sprawdzić w dokumentacji technicznej systemu TwinLine. Przekroje przewodów doprowadzonych do rozdzielnicy powinny być dobrane zgodnie z obowiązującymi normami i obciążeniem obwodu. Nie zaleca się ustawiania szafy bezpośrednio na podłożu – cokół zapewnia odpowiednią wentylację i łatwiejszy dostęp do spodu obudowy.

FAQ

• Czy cokół TZL310 jest kompatybilny ze wszystkimi obudowami TwinLine? Cokół przeznaczony jest do serii TwinLine L. Szerokość 3PW odpowiada modułowi 3PW w tej serii. Przed zakupem zalecamy sprawdzenie zgodności z modelem obudowy głównej (szerokość i system mocowania).
• Jaki materiał został użyty do produkcji cokołu? Produkt wykonany jest z blachy stalowej z powłoką ochronną (dane producenta: nie podano szczegółów w karcie katalogowej). Konstrukcja zapewnia sztywność i odporność na korozję typową dla urządzeń systemu TwinLine.
• Czy cokół posiada stopień ochrony IP? W danych technicznych nie podano stopnia ochrony samego cokołu. Stopień ochrony całej rozdzielnicy (obudowa + cokół) należy weryfikować w zestawieniu z obudową główną. Standardowo obudowy TwinLine oferują IP30/ IP40 – po dodaniu cokołu szczelność może być zachowana pod warunkiem prawidłowego montażu.
