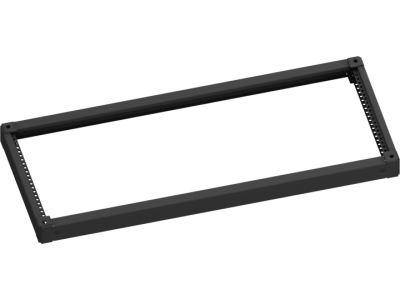

Cokół głębokość D=225mm szerokość 5PW wysokość H=50mm, TwinLine, TZG505 | 2CPX010579R9999 ABB

Alternatywny kod produktu: 2CPX010579R9999

Opis i Kluczowe Cechy

Cokół TwinLine TZG505 (symbol 2CPX010579R9999) to element osprzętu kablowego zaprojektowany do estetycznego prowadzenia instalacji w szafach sterowniczych i rozdzielnicach. Charakteryzuje się głębokością 225 mm, szerokością 5PW (5 jednostek szerokości) oraz wysokością 50 mm. Długość pojedynczego segmentu wynosi 1300 mm, co umożliwia elastyczne dopasowanie do różnych konfiguracji szaf.

• Głębokość 225 mm: Zapewnia odpowiednią przestrzeń dla prowadzenia wiązek kabli i przewodów, minimalizując ryzyko zagięć i uszkodzeń izolacji.
• Wysokość 50 mm: Odpowiednia dla standardowych szyn montażowych, umożliwiająca montaż obok aparatury modułowej.
• Szerokość 5PW (5 jednostek): Standaryzowana szerokość dopasowana do systemów szynowych TwinLine, gwarantująca kompatybilność z innymi elementami osprzętu.
• Długość 1300 mm: Pojedynczy segment o dużej długości pozwala na optymalne prowadzenie instalacji bez konieczności łączenia wielu krótszych odcinków.
• Estetyczny design: Neutralny kolor i schludne wykończenie idealnie wkomponowują się w nowoczesne szafy sterownicze i rozdzielnice.

Zgodność z Normami

Cokół TZG505 jest produkowany zgodnie z wymaganiami norm europejskich dotyczących osprzętu instalacyjnego. Spełnia wymogi dyrektyw unijnych i posiada deklarację zgodności CE, co gwarantuje bezpieczeństwo stosowania w instalacjach elektrycznych.

Zastosowanie

Cokół TwinLine TZG505 znajduje zastosowanie w szafach sterowniczych i rozdzielnicach, gdzie wymagane jest estetyczne i funkcjonalne prowadzenie instalacji kablowych.

• Prowadzenie wiązek kabli wzdłuż szyn montażowych w szafach sterowniczych.
• Organizacja przestrzeni wewnątrz rozdzielnic i pulpitu sterowniczego.
• Oddzielenie różnych stref instalacyjnych w celu poprawy czytelności i bezpieczeństwa.
• Montaż w systemach TwinLine – kompatybilny z innymi elementami osprzętu o szerokości 5PW.

Wskazówki Montażowe

Montaż cokołu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Cokół mocować do szyn montażowych za pomocą dedykowanych uchwytów lub śrub, zachowując odpowiednią odległość od aparatury. Podczas montażu unikać nadmiernego zginania lub deformowania elementu. W przypadku konieczności przycięcia zaleca się użycie odpowiednich narzędzi tnących i zabezpieczenie krawędzi.

FAQ

• Czy cokół TZG505 jest kompatybilny z innymi systemami niż TwinLine? Cokół zaprojektowany jest jako element systemu TwinLine o szerokości 5PW. Może być stosowany w innych systemach o zgodnych parametrach szerokości, jednak zaleca się stosowanie kompletnych systemów dla pełnej kompatybilności.
• Jaki jest maksymalny obciążenie kabli w cokole? Parametr maksymalnego obciążenia kabli nie został określony w dostępnych danych. Zaleca się stosowanie zgodnie z dokumentacją techniczną systemu TwinLine.
• Czy cokół można stosować w instalacjach zewnętrznych? Cokół przeznaczony jest do stosowania wewnątrz pomieszczeń. W przypadku instalacji zewnętrznych konieczne jest zastosowanie dodatkowej ochrony przed wpływem warunków atmosferycznych.
