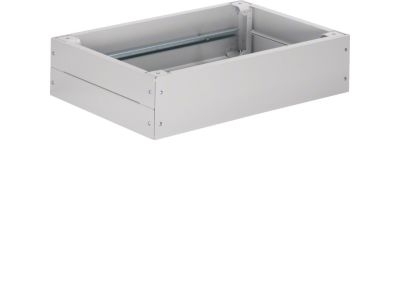

Cokół FZ943D 200x850x600mm (WxSxG), Univers | FZ943D Hager

Opis i Kluczowe Cechy

Cokół FZ943D marki Univers to element konstrukcyjny przeznaczony do zabudowy w szafach elektrycznych. Jego wymiary 200 mm wysokości, 850 mm szerokości i 600 mm głębokości pozwalają na stabilne posadowienie obudowy oraz zapewniają odpowiednią przestrzeń do prowadzenia instalacji od dołu. Produkt stanowi niezbędne wyposażenie przy konfiguracji rozdzielnic i szaf sterowniczych – ułatwia organizację okablowania i podnosi estetykę całej konstrukcji.

• Wymiary 200x850x600mm (WxSxG): dopasowane do standardowych szaf w systemie Univers, umożliwiają łatwe łączenie z obudową i zachowanie spójnej linii montażowej.
• Element konstrukcyjny obudowy: zwiększa sztywność całego układu i chroni dolną część szafy przed przypadkowym uszkodzeniem mechanicznym.
• Możliwość konfiguracji montażu: cokół można instalować w zależności od potrzeb – jako podstawa stała lub z zastosowaniem dodatkowych akcesoriów (np. nóżek, przepustów).
• Kompatybilność z systemem Univers: gwarantuje bezproblemowe łączenie z innymi elementami tej serii, co skraca czas montażu i ogranicza liczbę potrzebnych modyfikacji.
• Funkcja prowadzenia instalacji: przestrzeń pod szafą umożliwia prowadzenie kabli od dołu, ułatwiając późniejszą konserwację i modernizację.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi. Jako część systemu obudów Univers posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności.

Zastosowanie

Cokół FZ943D wykorzystuje się przede wszystkim w rozdzielnicach, szafach sterowniczych oraz pulpitach operatorskich, gdzie konieczne jest podniesienie obudowy nad posadzkę lub stworzenie dodatkowej przestrzeni technicznej.

• Podstawa pod szafę w rozdzielnicach głównych i piętrowych – ułatwia dostęp do kabli przyłączeniowych.
• W szafach automatyki budynkowej – umożliwia prowadzenie instalacji od dołu bez konieczności kuciaszków.
• Element wyposażenia szaf w obiektach przemysłowych – zapewnia stabilne ustawienie na nierównych podłogach.
• W systemach szaf modułowych Univers – jako część składowa rozbudowywanych zestawów sterowniczych.

Wskazówki Montażowe

Montaż cokołu powinien być wykonywany przez personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie szafy. Cokół mocuje się do podłoża za pomocą kołków rozporowych (nie dołączonych) w otworach montażowych. Następnie szafę stawia się na cokole i łączy za pomocą dostarczonych łączników. Należy upewnić się, że powierzchnia podłoża jest równa i nośna. Przekroje przewodów wprowadzonych przez dno cokołu muszą być dobrane do prądów obciążenia – zaleca się stosowanie dławików kablowych o odpowiednim stopniu ochrony.

FAQ

• Z jakiego materiału wykonany jest cokół FZ943D? W dostępnych danych producenta nie podano konkretnego materiału – standardowo dla obudów Univers stosuje się blachę stalową lakierowaną proszkowo, zapewniającą odporność na korozję i uszkodzenia mechaniczne. Aby uzyskać szczegółowe dane, zalecamy kontakt z naszym działem technicznym.
• Czy cokół można stosować na zewnątrz? Cokół FZ943D przeznaczony jest do montażu wewnątrz obiektów (w suchych pomieszczeniach). W przypadku instalacji zewnętrznej wymagana jest dodatkowa ocena odporności na warunki atmosferyczne – w razie wątpliwości prosimy o konsultację.
• Jakie są opcje regulacji wysokości? Sam cokół ma stałą wysokość 200 mm. Możliwe jest jednak zastosowanie dodatkowych nóżek poziomujących (dostępnych jako akcesoria w systemie Univers) w celu wyrównania na nierównym podłożu – nie zwiększają one zasadniczej wysokości technicznej, ale pozwalają na precyzyjne ustawienie szafy.
