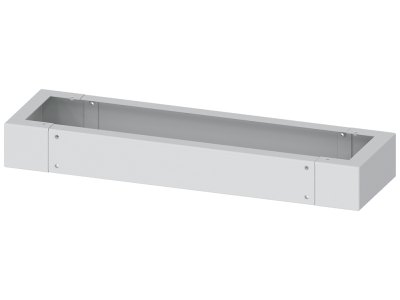

ALPHA, cokół, wys.: 100 mm, szer.: 800 mm, głęb.: 250 mm, RAL 7035 | 8GK9900-0KK33 Siemens

Alternatywny kod produktu: 8GK99000KK33

Opis i Kluczowe Cechy

Cokół systemu ALPHA (symbol 8GK9900-0KK33) to element podstawy rozdzielnic instalacyjnych, zaprojektowany do zabudowy w konfiguracjach naściennych i wolnostojących. Dzięki wymiarom wys. 100 mm, szer. 800 mm i głęb. 250 mm oraz standardowemu kolorowi RAL 7035 (szary) stanowi uniwersalne uzupełnienie komponentów ALPHA. Jako część sprawdzonego systemu rozdzielaczy spełniającego normę IEC 61439, cokół ułatwia tworzenie bezpiecznych i uporządkowanych instalacji elektrycznych.

• Wysokość 100 mm: niski profil umożliwiający montaż w przestrzeniach o ograniczonej wysokości, np. przy podwieszanych stropach lub w kotłowniach.
• Szerokość 800 mm: zapewnia stabilną, szeroką podstawę dla rozdzielnic o dużej liczbie aparatów modułowych, ułatwiając prowadzenie kabli i przewodów.
• Głębokość 250 mm: wystarczająca przestrzeń na instalację szyn zbiorczych, listew zaciskowych oraz okablowania bez nadmiernego zagęszczenia.
• Kolor RAL 7035 (szary): neutralny odcień pasujący do standardowych obudów elektrycznych – zapewnia estetyczny wygląd i łatwość dopasowania w rozdzielni.
• Kompatybilność z systemem ALPHA: cokół został zaprojektowany do współpracy z modułowymi rozdzielaczami ALPHA, co gwarantuje szybki montaż i powtarzalną jakość połączeń mechanicznych.

Zgodność z Normami

System rozdzielaczy instalacyjnych ALPHA, którego elementem jest niniejszy cokół, podlegał testom zgodnie z normą IEC 61439. Oznacza to, że rozdzielnica zbudowana z komponentów ALPHA może spełniać wymagania tej normy pod warunkiem prawidłowego montażu i doboru akcesoriów. Cokół sam w sobie nie podlega odrębnej certyfikacji, ale jako część systemu wspiera osiągnięcie zgodności z obowiązującymi przepisami dla rozdzielnic niskiego napięcia.

Zastosowanie

Cokół ALPHA znajduje zastosowanie głównie jako podstawa rozdzielnic naściennych i wolnostojących w budynkach przemysłowych, komercyjnych oraz mieszkalnych. Jego wymiary i konstrukcja pozwalają na elastyczne planowanie przestrzeni instalacyjnej.

• Podstawa dla rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej (biurowce, szkoły, szpitale).
• Element dystansujący w szafach wolnostojących – podnosi rozdzielnicę nad poziom podłogi, ułatwiając dostęp do kabli od dołu i chroniąc przed wilgocią.
• Składowa modułowych zestawów ALPHA – umożliwia rozbudowę systemu o dodatkowe segmenty bez konieczności wymiany całej obudowy.
• Montaż w kotłowniach, garażach, halach produkcyjnych – jako część rozdzielnic zasilających urządzenia technologiczne i oświetlenie.

Wskazówki Montażowe

Montaż cokołu oraz całej rozdzielnicy ALPHA powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Cokół mocuje się do podłoża (ściany/podłogi) przy użyciu odpowiednich łączników (np. kołków rozporowych lub śrub kotwowych) – dobór elementów montażowych musi odpowiadać materiałowi podłoża i przewidywanemu obciążeniu mechanicznemu. Po zamontowaniu cokołu należy ustawić na nim rozdzielnicę ALPHA, skręcając ją z cokołem za pomocą dołączonych elementów. Należy zwrócić uwagę na wypoziomowanie konstrukcji. Przekrój przewodów uziemiających i ochronnych dobrać zgodnie z obowiązującymi przepisami (PN-HD 60364). Moment dokręcania połączeń śrubowych – stosować się do zaleceń w instrukcji montażu systemu ALPHA.

FAQ

• Jakie są dokładne wymiary cokołu ALPHA 8GK9900-0KK33? Wysokość: 100 mm, szerokość: 800 mm, głębokość: 250 mm. Kolor: RAL 7035 (szary).
• Czy cokół można stosować z innymi systemami rozdzielnic niż ALPHA? Cokół został zaprojektowany wyłącznie jako element systemu ALPHA. Jego wymiary i sposób mocowania są dostosowane do obudów ALPHA. Użycie z innymi systemami może wymagać modyfikacji i nie jest zalecane bez uprzedniej weryfikacji kompatybilności.
• Czy cokół wymaga dodatkowego malowania lub zabezpieczenia antykorozyjnego? Cokół jest fabrycznie wykończony w kolorze RAL 7035, co zapewnia podstawową ochronę przed korozją w środowisku suchym. W przypadku montażu w pomieszczeniach o podwyższonej wilgotności lub agresywnej atmosferze należy skonsultować dodatkowe zabezpieczenia z producentem.
