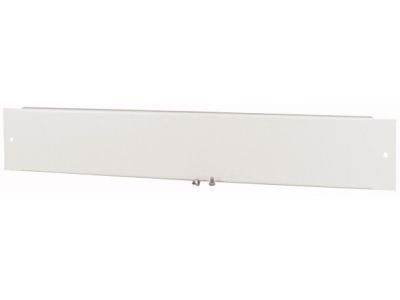

Cokół do rozdzielnic stojących, czołowy BPZ-FS-800/1 Profi+ | 293501 Eaton

Opis i Kluczowe Cechy

Cokół czołowy BPZ-FS-800/1 z serii Profi+ to profesjonalny element konstrukcyjny dedykowany do stabilnego posadowienia rozdzielnic stojących marki EATON. Produkt został zaprojektowany z myślą o systemach rozdziału energii o prądzie znamionowym do 630A, co czyni go idealnym rozwiązaniem dla zaawansowanych instalacji przemysłowych i komercyjnych. Wykonanie z wysokiej jakości materiałów gwarantuje wysoką sztywność mechaniczną, co jest kluczowe przy montażu ciężkiej aparatury modułowej i szynoprzewodów. Cokół jest kompatybilny zarówno z rozdzielnicami o stopniu ochrony IP30, jak i IP54, zapewniając spójność estetyczną i funkcjonalną całego zestawu rozdzielczego.

• Szerokość systemowa: 800 mm, idealnie dopasowana do modułowej struktury systemu Profi+.
• Wysokość: 100 mm, co pozwala na wygodne wprowadzenie kabli od dołu oraz zachowanie odpowiedniego promienia gięcia przewodów.
• Uniwersalność: Przeznaczony do rozdzielnic natynkowych i podtynkowych pracujących w I klasie ochronności.
• Modułowość: Konstrukcja wspiera łączenie rozdzielnic w konfiguracjach szeregowych oraz pionowych, co znacząco ułatwia rozbudowę istniejących systemów zasilania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne przewidziane dla osprzętu rozdzielnic niskiego napięcia. Jest w pełni kompatybilny z systemem Profi+, który został przebadany pod kątem bezpieczeństwa użytkowania i wytrzymałości prądowej do 630A. Zastosowanie oryginalnego cokołu EATON gwarantuje zachowanie deklarowanego stopnia ochrony IP30 lub IP54 (w zależności od konfiguracji obudowy) oraz ciągłość klasy ochronności I, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej w obiektach technicznych.

Zastosowanie

Cokół BPZ-FS-800/1 znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym, biurowcach oraz zakładach produkcyjnych. Jest niezbędnym elementem wszędzie tam, gdzie rozdzielnice serii Profi+ montowane są jako wolnostojące jednostki dystrybucyjne. Dzięki możliwości łączenia rozdzielnic natynkowych zarówno w pionie, jak i w poziomie, inżynierowie i instalatorzy otrzymują narzędzie pozwalające na tworzenie rozbudowanych centrów sterowania i rozdziału energii, zachowując przy tym pełną stabilność konstrukcji i łatwość zarządzania okablowaniem strukturalnym.

Wskazówki Montażowe

Montaż cokołu powinien odbywać się na wypoziomowanym podłożu, co zapobiega naprężeniom mechanicznym w strukturze rozdzielnicy. Proces instalacji obejmuje:

• Przygotowanie przepustów kablowych w dolnej części rozdzielnicy przed osadzeniem jej na cokole.
• Solidne skręcenie cokołu z ramą rozdzielnicy przy użyciu dedykowanych śrub montażowych, co zapewnia stabilność przy prądach zwarciowych.
• W przypadku łączenia szeregowego, należy upewnić się, że cokoły są ze sobą zlicowane, co ułatwia późniejszy montaż osłon bocznych.
• Zaleca się zachowanie odpowiedniego momentu dokręcania elementów złącznych zgodnie z dokumentacją techniczną producenta EATON.

FAQ

• Czy cokół BPZ-FS-800/1 pasuje do rozdzielnic innych producentów? Produkt jest dedykowanym elementem systemu Profi+ marki EATON i tylko w tym systemie gwarantuje pełną kompatybilność oraz zachowanie parametrów ochrony IP.
• Czy wysokość 100 mm jest wystarczająca do wprowadzenia grubych kabli zasilających? Tak, wysokość ta jest standardem przemysłowym pozwalającym na bezpieczne wprowadzenie i ułożenie kabli o przekrojach dostosowanych do prądu 630A.
• Czy produkt jest odporny na korozję? Tak, cokół jest zabezpieczony powłoką ochronną, co pozwala na jego eksploatację w warunkach przemysłowych przy zachowaniu stopnia ochrony do IP54.
