Cokół do rozdzielnic stojących, czołowy BPZ-FS-600/1 Profi+ | 293497 Eaton

Opis i Kluczowe Cechy

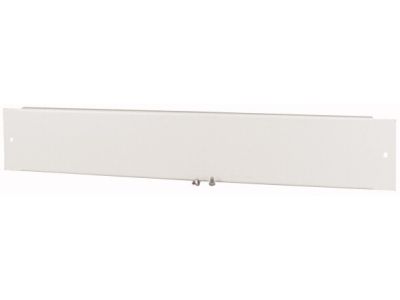

Cokół czołowy BPZ-FS-600/1 o numerze katalogowym 293497 to profesjonalny element konstrukcyjny dedykowany do systemów rozdzielnic stojących serii Profi+ marki Eaton. Został zaprojektowany z myślą o zapewnieniu stabilnej podstawy dla rozdzielnic o prądzie znamionowym do 630A. Element ten charakteryzuje się wysoką precyzją wykonania, co jest kluczowe przy montażu zaawansowanych systemów rozdziału energii. Szerokość wynosząca 600 mm idealnie koresponduje z wymiarami modułowymi serii Profi+, gwarantując estetyczne i techniczne dopasowanie.

• Kompatybilność systemowa: Pełna integracja z rozdzielnicami natynkowymi i podtynkowymi serii Profi+.
• Wytrzymałość mechaniczna: Solidna konstrukcja stalowa zapewnia odpowiednią nośność dla ciężkich zestawów aparatury modułowej i szynoprzewodów.
• Modułowość: Konstrukcja wspiera łączenie rozdzielnic w konfiguracjach szeregowych oraz pionowych, co pozwala na elastyczną rozbudowę rozdzielni w miarę wzrostu zapotrzebowania na moc.
• Estetyka i ochrona: Wykończenie powierzchni zapewnia odporność na korozję oraz profesjonalny wygląd instalacji w obiektach komercyjnych i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Cokół BPZ-FS-600/1 wspiera utrzymanie parametrów ochronnych całego zestawu. Jest w pełni przystosowany do pracy w systemach o klasie ochronności I, co oznacza, że zapewnia skuteczną ciągłość obwodu ochronnego przy zachowaniu odpowiednich procedur montażowych. Element ten jest kompatybilny z obudowami o stopniu ochrony IP30 oraz IP54, co pozwala na jego stosowanie w zróżnicowanych warunkach środowiskowych, od czystych pomieszczeń technicznych po przestrzenie o podwyższonym zapyleniu.

Zastosowanie

Cokół BPZ-FS-600/1 znajduje szerokie zastosowanie w nowoczesnym budownictwie kubaturowym oraz w sektorze przemysłowym. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest wyniesienie rozdzielnicy ponad poziom posadzki w celu ułatwienia wprowadzania kabli od dołu. Idealnie sprawdza się w:

• Głównych rozdzielniach budynkowych w biurowcach i centrach handlowych.
• Centrach danych (Data Centers), gdzie wymagana jest wysoka niezawodność i porządek w okablowaniu.
• Zakładach produkcyjnych jako podstawa dla szaf sterowniczych i rozdzielczych do 630A.
• Modernizowanych stacjach transformatorowych, gdzie liczy się szybkość montażu i pewność połączeń mechanicznych.

Wskazówki Montażowe

Podczas instalacji cokołu BPZ-FS-600/1 należy zwrócić szczególną uwagę na wypoziomowanie podłoża, co ma kluczowe znaczenie dla stabilności całej kolumny rozdzielczej. Montaż cokołu do obudowy odbywa się za pomocą dedykowanych śrub montażowych, które zapewniają sztywne połączenie. W przypadku łączenia rozdzielnic w zestawy szeregowe, należy wykorzystać dedykowane akcesoria łączące, które gwarantują zachowanie deklarowanego stopnia ochrony IP. Zaleca się, aby wszelkie prace montażowe były wykonywane przez wykwalifikowany personel elektrotechniczny, z zachowaniem odpowiednich momentów dokręcania śrub, co zapobiega luzowaniu się konstrukcji pod wpływem drgań i obciążeń termicznych.

FAQ

• Czy cokół pasuje do rozdzielnic innych producentów? Cokół BPZ-FS-600/1 jest elementem systemowym serii Profi+ marki Eaton i jest dedykowany wyłącznie do tej linii produktów, co gwarantuje idealne dopasowanie i zachowanie certyfikacji.
• Jaki jest stopień ochrony tego cokołu? Cokół jest przystosowany do współpracy z obudowami o stopniu ochrony IP30 oraz IP54, stanowiąc integralną część dolnej sekcji obudowy.
• Czy cokół umożliwia wprowadzenie kabli o dużych przekrojach? Tak, konstrukcja cokołu o wysokości 100 mm zapewnia odpowiednią przestrzeń do swobodnego promienia gięcia kabli zasilających i odpływowych, co ułatwia pracę instalatorowi.
