Cokół do rozdzielnic stojących, boczny BPZ-SS-2/3 Profi+ | 293517 Eaton

Alternatywny kod produktu: BPZ-SS-2/3

Opis i Kluczowe Cechy

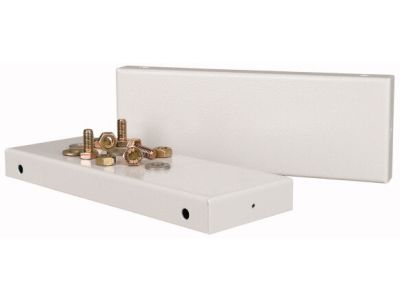

Cokół boczny BPZ-SS-2/3 Profi+ (symbol 293517) to element wyposażenia rozdzielnic stojących przeznaczony do serii rozdzielnic natynkowych i podtynkowych Profi+ o prądzie znamionowym do 630A. Konstrukcja cokołu umożliwia łączenie rozdzielnic zarówno szeregowo, jak i pionowo, co zapewnia elastyczną rozbudowę systemu bez konieczności stosowania dodatkowych adapterów. Produkt dostępny w stopniu ochrony IP30 i IP54 oraz klasie ochronności I.

• Kompatybilność z serią Profi+ do 630A: cokół został zaprojektowany do współpracy z rozdzielnicami natynkowymi i podtynkowymi o prądzie do 630 A – gwarantuje bezpieczne i stabilne połączenie w instalacjach o dużym obciążeniu.
• Łączenie szeregowe i pionowe: możliwość rozbudowy systemu w poziomie i pionie bez dodatkowych elementów – oszczędność czasu i miejsca podczas montażu.
• Stopień ochrony IP30 i IP54: w zależności od konfiguracji cokół zapewnia ochronę przed ciałami stałymi (IP30) lub dodatkowo przed bryzgami wody (IP54) – odpowiedni do suchych pomieszczeń oraz stref narażonych na wilgoć.
• Klasa ochronności I: konstrukcja z zaciskiem ochronnym (PE) umożliwia skuteczne uziemienie obudowy – podnosi poziom bezpieczeństwa użytkowników i instalacji.
• Konstrukcja boczna dedykowana do rozdzielnic stojących: optymalne dopasowanie do obudów stojących Profi+ – eliminuje ryzyko niedokładnego spasowania i przyspiesza montaż.

Zgodność z Normami

Cokół boczny BPZ-SS-2/3 Profi+ został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonanie w klasie ochronności I zapewnia dodatkową ochronę przed porażeniem elektrycznym.

Zastosowanie

Cokół boczny jest przeznaczony do tworzenia rozbudowanych systemów rozdzielnicowych w budynkach mieszkalnych, biurowych i przemysłowych. Dzięki możliwości łączenia szeregowego i pionowego sprawdza się w instalacjach wymagających oszczędności miejsca oraz elastycznej konfiguracji.

• Rozbudowa istniejących rozdzielnic natynkowych i podtynkowych Profi+ w kierunku poziomym – np. w korytarzach technicznych i pomieszczeniach rozdzielni.
• Tworzenie pionowych ciągów rozdzielnic w szachtach instalacyjnych – umożliwia prowadzenie kabli między kondygnacjami.
• Stosowanie w obiektach o podwyższonych wymaganiach ochrony przeciwwilgociowej (IP54) – np. w podpiwniczeniach, garażach, pralniach.
• Rezerwowa przestrzeń montażowa dla przyszłej rozbudowy aparatury – cokół pełni funkcję modułu łączącego bez konieczności wykonywania dodatkowych otworów.

Wskazówki Montażowe

Montaż cokołu bocznego BPZ-SS-2/3 Profi+ powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Cokół mocuje się do rozdzielnicy stojącej zgodnie z instrukcją producenta – elementy łączeniowe (śruby, uszczelki) dostarczone w zestawie. W przypadku stosowania w strefie IP54 należy zwrócić uwagę na poprawne osadzenie uszczelek. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu znamionowego instalacji (max. 630 A). Moment dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją techniczną producenta. Po montażu zaleca się sprawdzenie ciągłości połączeń ochronnych oraz szczelności obudowy.

FAQ

• Czy cokół jest przystosowany do montażu w rozdzielnicach podtynkowych? Tak, cokół BPZ-SS-2/3 Profi+ jest przeznaczony zarówno do rozdzielnic natynkowych, jak i podtynkowych serii Profi+ – zarówno w wersji IP30, jak i IP54.
• Jaki stopień ochrony zapewnia cokół po zamontowaniu? W zależności od konfiguracji systemu może to być IP30 (ochrona przed ciałami stałymi) lub IP54 (dodatkowa ochrona przed bryzgami wody). Szczegóły należy sprawdzić w instrukcji montażu.
• Czy cokół umożliwia połączenie rozdzielnic o różnych wysokościach? Konstrukcja cokołu jest dedykowana do łączenia modułów tej samej serii Profi+ w poziomie (szeregowo) i pionie. Dopasowanie do innych typów obudów nie jest przewidziane – zaleca się stosowanie wyłącznie w ramach systemu Profi+.
