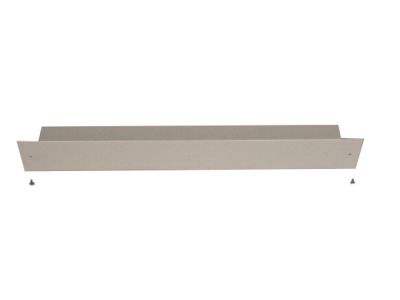

Cokół do rozdzielnic, część przednia, wys. 100mm, XVTL-SO100/F-8 | 114627 Eaton

Opis i Kluczowe Cechy

Cokół do rozdzielnic XVTL-SO100/F-8 to wysokiej klasy element konstrukcyjny dedykowany do systemów rozdzielnic stojących serii XVTL marki Eaton. Jako część przednia o wysokości znamionowej 100 mm, stanowi fundament stabilnego posadowienia szaf sterowniczych i rozdzielczych, które są projektowane do pracy z prądami znamionowymi sięgającymi aż 2500A. Wykonanie z wytrzymałych materiałów gwarantuje odporność na obciążenia mechaniczne oraz zapewnia estetyczne wykończenie dolnej części zestawu rozdzielczego. Produkt jest w pełni kompatybilny z systemem Profi+, co pozwala na elastyczną rozbudowę i integrację z istniejącymi rozwiązaniami infrastrukturalnymi.

• Wysokość 100 mm: Optymalna przestrzeń pozwalająca na wygodne wprowadzenie kabli od dołu oraz zachowanie odpowiedniego dystansu od podłoża.
• Kompatybilność systemowa: Idealnie dopasowany do szaf XVTL o różnych wysokościach (1400, 1600, 1800, 2000 mm).
• Solidna konstrukcja: Zaprojektowany z myślą o ciężkich rozdzielnicach przemysłowych, wspierając stabilność całej kolumny.
• Estetyka i ochrona: Maskuje przestrzeń pod szafą, chroniąc jednocześnie przedostawanie się zanieczyszczeń pod spód obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Cokół wspiera utrzymanie I klasy ochronności całej konstrukcji rozdzielnicy. W zależności od konfiguracji szafy XVTL, element ten współtworzy systemy o stopniu ochrony IP40 lub IP55, co jest kluczowe w wymagających środowiskach przemysłowych, gdzie występuje zapylenie lub wilgoć. Zastosowanie oryginalnych akcesoriów Eaton gwarantuje pełną certyfikację zestawu zgodnie z normą PN-EN 61439.

Zastosowanie

Cokół XVTL-SO100/F-8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne posadowienie rozdzielnic wolnostojących w systemie zabudowy szeregowej. Jest niezbędnym elementem w:

• Głównych rozdzielniach budynkowych: Obsługujących prądy do 2500A w obiektach komercyjnych i biurowych.
• Centrach danych (Data Centers): Gdzie precyzja montażu i stabilność szaf są priorytetem.
• Zakładach przemysłowych: Do montażu aparatury kontrolno-pomiarowej oraz systemów automatyki wymagających solidnej bazy.
• Systemach modułowych: Dzięki kompatybilności z Profi+, pozwala na tworzenie hybrydowych zestawów rozdzielczych.

Wskazówki Montażowe

Montaż cokołu XVTL-SO100/F-8 powinien odbywać się na wypoziomowanym podłożu, co jest kluczowe dla zachowania geometrii całej szafy rozdzielczej. Jako część przednia, element ten jest montowany do ramy szafy za pomocą dedykowanych śrub montażowych dostarczanych w zestawie lub dostępnych w systemie XVTL. Należy zwrócić uwagę na prawidłowe dociągnięcie elementów mocujących, aby zapewnić ciągłość galwaniczną dla ochrony przeciwporażeniowej (I klasa ochronności). W przypadku budowy zestawów szeregowych, cokoły łączone są w sposób zapewniający spójność wizualną i mechaniczną całego ciągu rozdzielczego.

FAQ

• Czy cokół pasuje do wszystkich szaf XVTL? Tak, jest on dedykowany do serii XVTL, niezależnie od wysokości szafy (od 1400 do 2000 mm), pod warunkiem zgodności szerokości sekcji.
• Czy element ten jest wymagany do montażu szafy? Zastosowanie cokołu jest wysoce zalecane w celu ułatwienia wprowadzania kabli oraz ochrony dolnej części szafy przed uszkodzeniami mechanicznymi i zabrudzeniem.
• Jaki stopień ochrony zapewnia ten element? Cokół jest częścią systemu, który w całości może osiągać stopień ochrony IP40 lub IP55, zależnie od uszczelnienia i wersji wykonania szafy.
