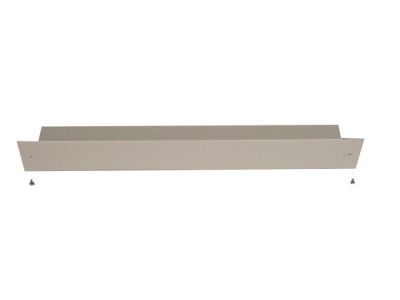

Cokół do rozdzielnic, część przednia, wys. 100mm, XVTL-SO100/F-12 | 114629 Eaton

Opis i Kluczowe Cechy

Cokół do rozdzielnic XVTL-SO100/F-12 to wysokiej klasy element konstrukcyjny dedykowany do systemów rozdzielnic stojących XVTL marki Eaton. Jako część przednia o wysokości 100 mm, stanowi on fundament stabilnego posadowienia szaf sterowniczych i rozdzielczych, które są projektowane do pracy z prądami znamionowymi sięgającymi aż 2500A. Wykonanie z wytrzymałych materiałów gwarantuje odporność na obciążenia mechaniczne oraz zapewnia estetyczne wykończenie dolnej części zestawu rozdzielczego.

• Wysokość 100 mm: Optymalny wymiar pozwalający na swobodne wprowadzenie kabli od dołu oraz zachowanie odpowiedniego dystansu od podłoża.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z systemem XVTL oraz kompatybilny z osprzętem serii Profi+, co umożliwia elastyczną rozbudowę infrastruktury elektroenergetycznej.
• Solidna konstrukcja: Przystosowany do pracy w I klasie ochronności, co jest kluczowe dla zapewnienia bezpieczeństwa obsługi w warunkach przemysłowych.
• Wsparcie dla wysokich prądów: Konstrukcja cokołu uwzględnia specyfikę ciężkich rozdzielnic o prądzie znamionowym do 2500A, zapewniając im stabilność statyczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Cokół XVTL-SO100/F-12 wspiera utrzymanie deklarowanego stopnia ochrony IP40 lub IP55 (w zależności od konfiguracji całej szafy), co chroni wnętrze przed pyłem oraz wilgocią. Zastosowanie oryginalnych komponentów Eaton gwarantuje pełną zgodność z certyfikacją systemu XVTL, co jest niezbędne przy odbiorach technicznych instalacji o wysokim znaczeniu strategicznym.

Zastosowanie

Cokół XVTL-SO100/F-12 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezbędnym elementem przy budowie:

• Rozdzielnic głównych w obiektach przemysłowych i komercyjnych.
• Centrów sterowania silnikami (MCC) opartych na systemie XVTL.
• Zestawów rozdzielnic do zabudowy szeregowej, gdzie wymagana jest spójność konstrukcyjna i wizualna.
• Systemów wymagających montażu niestandardowej aparatury kontrolno-pomiarowej dzięki bogatemu osprzętowi dodatkowemu.

Wskazówki Montażowe

Montaż cokołu XVTL-SO100/F-12 powinien być przeprowadzony na wypoziomowanym podłożu, aby zapewnić prawidłowe osadzenie szafy rozdzielczej. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe skręcenie: Użycie dedykowanych śrub montażowych dostarczonych przez producenta w celu zachowania sztywności konstrukcji.
• Wprowadzanie kabli: Wykorzystanie przestrzeni 100 mm do bezpiecznego ułożenia promieni gięcia kabli zasilających o dużych przekrojach.
• Integrację z szafą: Dokładne dopasowanie części przedniej do ramy rozdzielnicy XVTL o szerokości odpowiadającej modułowi 12 (zgodnie z oznaczeniem F-12).
• Uziemienie: Zapewnienie ciągłości elektrycznej między cokołem a ramą szafy zgodnie z wymogami I klasy ochronności.

FAQ

• Czy cokół pasuje do wszystkich wysokości szaf XVTL? Tak, cokół jest niezależny od wysokości szafy (1400, 1600, 1800, 2000 mm) i dobiera się go pod kątem szerokości oraz głębokości podstawy rozdzielnicy.
• Jaki stopień ochrony zapewnia ten element? Cokół jest elementem systemu, który wspiera wykonania w stopniu ochrony IP40 oraz IP55, zależnie od zastosowanych uszczelnień i konfiguracji obudowy.
• Czy można łączyć cokoły w zabudowie szeregowej? Tak, system XVTL został zaprojektowany z myślą o zabudowie szeregowej, a cokoły stanowią integralną część takiego rozwiązania, umożliwiając estetyczne i funkcjonalne połączenie wielu sekcji.
