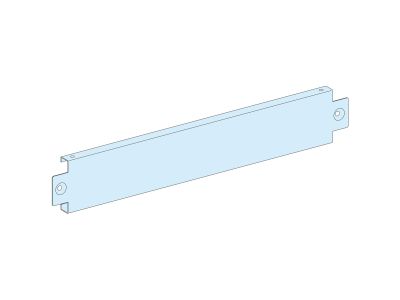

Cokół do obudów część czołowa + tylna 100x800x400mm, PrismaSet | LVS08728 Schneider Electric

Opis i Kluczowe Cechy

Cokół do obudów PrismaSet o wymiarach 100x800x400 mm (LVS08728) to kluczowy element konstrukcyjny dedykowany do profesjonalnych rozdzielnic niskiego napięcia. Produkt składa się z części czołowej oraz tylnej, tworząc solidną podstawę dla systemów PrismaSeT P. Wykonanie z wysokogatunkowej stali poddanej procesowi elektroforezy gwarantuje wyjątkową odporność na czynniki zewnętrzne. Wykończenie w kolorze białym (RAL 9003) z matową, teksturowaną strukturą uzyskano dzięki polimeryzowanej na gorąco poliestrowej powłoce proszkowej, co zapewnia długotrwałą ochronę przed korozją oraz uszkodzeniami mechanicznymi.

• Wysokość 100 mm: Pozwala na optymalne uniesienie obudowy, ułatwiając wprowadzanie kabli od dołu.
• Kompatybilność: Precyzyjnie dopasowany do obudów o szerokości 800 mm i głębokości 400 mm.
• Ochrona powierzchni: Zaawansowana obróbka chemiczna i lakiernicza zwiększa żywotność elementu w trudnych warunkach eksploatacyjnych.
• Estetyka i spójność: Kolor RAL 9003 idealnie komponuje się z pozostałymi elementami systemu PrismaSet.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną integrację z systemem PrismaSeT P. Wykorzystanie procesów elektroforezy oraz malowania proszkowego jest zgodne z normami dotyczącymi ochrony antykorozyjnej elementów metalowych w rozdzielnicach elektrycznych. Cokół spełnia wymagania środowiskowe i wytrzymałościowe stawiane osprzętowi do prefabrykacji profesjonalnych tablic rozdzielczych.

Zastosowanie

Cokół LVS08728 znajduje zastosowanie wszędzie tam, gdzie wymagana jest stabilna instalacja wolnostojących obudów PrismaSeT P. Jest niezbędny w rozdzielniach głównych i oddziałowych w budownictwie komercyjnym oraz przemysłowym. Dzięki swojej konstrukcji umożliwia stworzenie przestrzeni pod obudową, która jest wykorzystywana do bezpiecznego prowadzenia i układania grubych kabli zasilających oraz przewodów sterowniczych przed ich wprowadzeniem do wnętrza szafy.

Wskazówki Montażowe

Montaż cokołu powinien odbywać się na wypoziomowanym podłożu, co jest kluczowe dla zachowania geometrii całej szafy rozdzielczej. Elementy czołowe i tylne należy solidnie przykręcić do ramy obudowy PrismaSeT P, stosując dedykowane akcesoria montażowe Schneider Electric. Zaleca się sprawdzenie dokręcenia śrub montażowych z odpowiednim momentem, aby zapewnić sztywność konstrukcji. Dzięki modułowej budowie, instalacja jest szybka i intuicyjna, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy cokół zawiera elementy boczne? Opisany produkt LVS08728 obejmuje część czołową i tylną. W przypadku konieczności pełnej zabudowy bocznej należy zweryfikować zapotrzebowanie na dodatkowe panele boczne cokołu.
• Czy produkt jest odporny na rdzę? Tak, dzięki procesowi elektroforezy i polimeryzowanej powłoce poliestrowej, cokół wykazuje bardzo wysoką odporność na korozję.
• Do jakich wymiarów szaf pasuje ten model? Cokół jest przeznaczony wyłącznie do obudów o szerokości znamionowej 800 mm i głębokości 400 mm.
