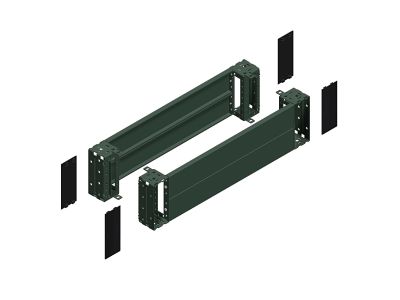

Cokół czołowy Spacial SF/SM 200x1200mm Spacial | NSYSPF12200 Schneider Electric

Opis i Kluczowe Cechy

Cokół czołowy Spacial SF/SM o wysokości 200 mm i szerokości 1200 mm to kluczowy element konstrukcyjny dedykowany do profesjonalnych obudów stojących serii Spacial SF oraz SM marki Schneider Electric. Wykonany z wysokiej jakości stali, cokół ten zapewnia solidną podstawę dla ciężkich szaf sterowniczych i rozdzielczych, podnosząc całą konstrukcję o 200 mm, co ułatwia zarządzanie okablowaniem wchodzącym od dołu. Powierzchnia elementu została zabezpieczona proszkowo w kolorze szarym (RAL 7022), co gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne w trudnych warunkach przemysłowych. Dzięki precyzyjnemu dopasowaniu do wymiarów obudowy 1200 mm, cokół gwarantuje pełną szczelność i estetyczne wykończenie dolnej części zestawu szafowego.

• Wysokość 200 mm umożliwia wygodne wprowadzenie grubych wiązek kablowych i zachowanie odpowiedniego promienia gięcia przewodów.
• Szerokość 1200 mm idealnie odpowiada wymiarom szaf wolnostojących serii Spacial.
• Wytrzymała konstrukcja stalowa przenosi znaczne obciążenia statyczne całej szafy wraz z wyposażeniem.
• Estetyczne wykończenie w kolorze RAL 7022 spójne z designem nowoczesnych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial SF (szafy przedziałowe) oraz SM (szafy monoblokowe). Materiały użyte do produkcji spełniają wymagania dotyczące odporności mechanicznej oraz ochrony przed czynnikami zewnętrznymi, co jest kluczowe dla zachowania stopnia ochrony IP deklarowanego dla całej obudowy. Cokół wspiera utrzymanie integralności strukturalnej systemu zgodnie z normami IEC dotyczącymi pustych obudów do rozdzielnic i sterownic niskonapięciowych.

Zastosowanie

Cokół NSYSPF12200 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest niezbędnym elementem w sytuacjach, gdy szafa sterownicza musi zostać odizolowana od bezpośredniego kontaktu z podłożem, co chroni ją przed wilgocią oraz zanieczyszczeniami. Idealnie sprawdza się w dużych centrach danych, halach produkcyjnych oraz oczyszczalniach ścieków, gdzie wymagane jest uporządkowane prowadzenie kabli w kanałach podpodłogowych. Dzięki szerokości 1200 mm, cokół ten jest dedykowany do największych jednostek szafowych, w których montowane są zaawansowane systemy napędowe, sterowniki PLC oraz moduły dystrybucji mocy.

Wskazówki Montażowe

Montaż cokołu czołowego Spacial SF/SM jest intuicyjny i odbywa się przy użyciu standardowych narzędzi monterskich. Należy pamiętać o następujących krokach:

• Cokół należy zamontować bezpośrednio do ramy szafy przed jej ostatecznym ustawieniem w miejscu docelowym.
• Zaleca się stosowanie dedykowanych śrub montażowych dostarczanych w zestawie, aby zapewnić odpowiednią sztywność połączenia.
• W przypadku montażu szeregowego szaf, cokoły można łączyć bocznie, co pozwala na stworzenie wspólnego kanału kablowego pod całą baterią szaf.
• Należy zwrócić uwagę na wypoziomowanie podłoża, aby uniknąć naprężeń w konstrukcji szafy, co mogłoby wpłynąć na poprawne domykanie drzwi.

FAQ

• Czy cokół zawiera panele boczne? Niniejszy produkt (NSYSPF12200) to zestaw elementów czołowych i tylnych. Panele boczne cokołu należy dobrać osobno, zależnie od głębokości szafy.
• Jaki jest kolor cokołu? Cokół jest malowany proszkowo na kolor szary RAL 7022, który jest standardem dla akcesoriów dolnych serii Spacial.
• Czy cokół podnosi stopień ochrony IP szafy? Cokół sam w sobie stanowi podstawę, jednak jego prawidłowy montaż z uszczelnieniem pozwala na zachowanie wysokiego stopnia ochrony całej obudowy przed pyłem i wodą.
