Cokół czołowy Spacial SF/SM 100x1600mm Spacial | NSYSPF16100 Schneider Electric

Opis i Kluczowe Cechy

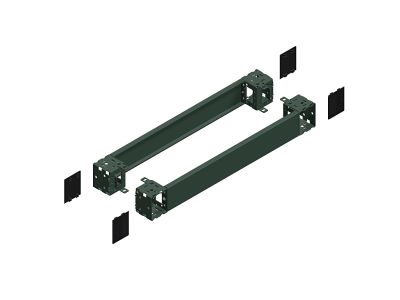

Cokół czołowy z serii Spacial SF/SM o wymiarach 100x1600 mm to profesjonalne rozwiązanie konstrukcyjne opracowane przez renomowanego producenta Schneider Electric. Produkt ten został zaprojektowany z myślą o zapewnieniu stabilnej podstawy dla wolnostojących obudów i szaf sterowniczych. Wykonany z wysokiej jakości stali, cokół charakteryzuje się wyjątkową odpornością mechaniczną oraz trwałością, co jest kluczowe w wymagających środowiskach przemysłowych. Wysokość wynosząca 100 mm pozwala na wygodne wprowadzenie kabli od dołu szafy oraz zapewnia odpowiedni dystans od podłoża, chroniąc aparaturę przed zanieczyszczeniami i wilgocią. Szerokość 1600 mm jest precyzyjnie dopasowana do wielkogabarytowych systemów obudów Spacial SF oraz SM, gwarantując idealne spasowanie elementów bez konieczności dodatkowych modyfikacji.

• Solidna konstrukcja: Wykonanie z blachy stalowej zapewnia wysoką nośność i sztywność całej szafy.
• Estetyka i ochrona: Powierzchnia malowana proszkowo w kolorze szarym (RAL 7022) zapewnia doskonałą odporność na korozję i uszkodzenia mechaniczne.
• Modułowość: Element stanowi część systemowego rozwiązania Spacial, co ułatwia integrację z innymi akcesoriami Schneider Electric.
• Zarządzanie okablowaniem: Przestrzeń pod szafą ułatwia organizację i prowadzenie grubych wiązek kablowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric. Cokół spełnia wymagania norm dotyczących osprzętu do obudów rozdzielnic niskiego napięcia, co potwierdza jego przydatność do zastosowań profesjonalnych w Unii Europejskiej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie wytwórczym, dbając o bezpieczeństwo użytkowników i środowisko naturalne.

Zastosowanie

Cokół czołowy NSYSPF16100 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest niezbędnym elementem przy montażu szaf rozdzielczych typu Spacial SF (składanych) oraz Spacial SM (monoblokowych) o szerokości 1600 mm. Idealnie sprawdza się w:

• Głównych rozdzielnicach budynkowych i przemysłowych.
• Centrach sterowania silnikami (MCC).
• Serwerowniach i centrach danych, gdzie wymagane jest podniesienie szaf rackowych.
• Zakładach produkcyjnych narażonych na wibracje, gdzie stabilna podstawa jest kluczowa dla bezpieczeństwa aparatury.

Wskazówki Montażowe

Montaż cokołu Schneider Electric jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem montera. Należy pamiętać o następujących krokach:

• Przygotowanie podłoża: Upewnij się, że powierzchnia, na której stanie cokół, jest wypoziomowana i posiada odpowiednią nośność.
• Mocowanie do obudowy: Użyj dostarczonych w zestawie elementów montażowych, aby trwale połączyć cokół z ramą szafy Spacial SF/SM.
• Moment dokręcania: Zwróć uwagę na odpowiedni moment dokręcania śrub, aby zapewnić stabilność konstrukcji i ciągłość elektryczną (uziemienie).
• Dostęp: Cokół czołowy montuje się zazwyczaj w parze z cokołami bocznymi, tworząc pełną, zamkniętą podstawę szafy.

FAQ

• Czy zestaw zawiera elementy montażowe? Tak, cokół dostarczany jest z niezbędnymi akcesoriami pozwalającymi na jego przykręcenie do dedykowanej obudowy.
• Czy cokół można łączyć z szafami innych producentów? Produkt jest dedykowany do systemów Spacial SF oraz SM marki Schneider Electric. Użycie z innymi szafami może wymagać dodatkowych adaptacji i nie gwarantuje pełnej kompatybilności.
• Jaki jest kolor cokołu? Cokół jest wykończony w kolorze szarym (RAL 7022), co jest standardem dla akcesoriów serii Spacial.
• Czy wysokość 100 mm jest wystarczająca do wprowadzenia grubych kabli? Tak, 100 mm to standardowa wysokość pozwalająca na swobodne manewrowanie kablami o dużych przekrojach i zachowanie promieni gięcia.
