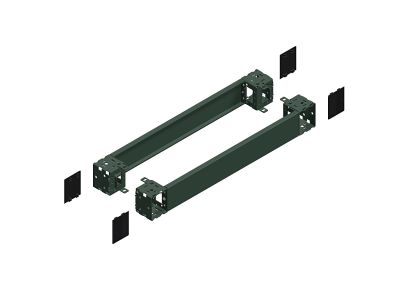

Cokół czołowy Spacial SF/SM 100x1000mm, S3D, Thalassa | NSYSPF10100 Schneider Electric

Opis i Kluczowe Cechy

Cokół czołowy Schneider Electric z serii Spacial SF/SM o wymiarach 100x1000 mm to kluczowy element konstrukcyjny przeznaczony do profesjonalnych obudów stojących. Wykonany z wysokiej jakości stali, zapewnia stabilne posadowienie szafy sterowniczej oraz dodatkową przestrzeń montażową u podstawy. Wysokość wynosząca 100 mm pozwala na swobodne i bezpieczne wprowadzanie przewodów o dużych przekrojach, co znacząco ułatwia zarządzanie okablowaniem wewnątrz rozdzielnicy. Szerokość 1000 mm jest precyzyjnie dopasowana do systemów szaf Spacial SF, SM oraz wybranych modeli Thalassa i S3D, gwarantując pełną spójność mechaniczną i estetyczną. Powierzchnia cokołu jest zabezpieczona proszkowo, co zwiększa jego odporność na korozyjne działanie czynników zewnętrznych oraz uszkodzenia mechaniczne podczas prac instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego niezawodność w wymagających środowiskach pracy. Cokół spełnia wymagania normy IEC 62208, dotyczącej pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, komponent jest zgodny z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji, oraz posiada certyfikację Green Premium, świadczącą o proekologicznym podejściu producenta Schneider Electric do cyklu życia produktu.

Zastosowanie

Cokół NSYSPF10100 znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest niezbędnym elementem przy budowie wielkogabarytowych szaf sterowniczych, centrów sterowania silnikami (MCC) oraz rozdzielnic głównych. Dzięki podniesieniu obudowy o 100 mm, chroni on aparaturę przed bezpośrednim kontaktem z podłożem, co jest istotne w miejscach narażonych na wilgoć lub gromadzenie się zanieczyszczeń. Idealnie sprawdza się w halach produkcyjnych, oczyszczalniach ścieków oraz obiektach infrastrukturalnych, gdzie wymagana jest najwyższa kultura techniczna montażu i łatwy dostęp do przepustów kablowych.

Wskazówki Montażowe

Montaż cokołu powinien odbywać się na wypoziomowanym podłożu, co zapewnia stabilność całej konstrukcji szafy. Elementy czołowe należy połączyć z dedykowanymi panelami bocznymi (dostępnymi osobno), tworząc zamkniętą ramę podstawy. Zaleca się stosowanie oryginalnych śrub montażowych dostarczanych w zestawie, aby zachować odpowiedni moment dokręcania i ciągłość elektryczną (uziemienie). Podczas instalacji warto zwrócić uwagę na odpowiednie rozmieszczenie przepustów, aby zoptymalizować promień gięcia wprowadzanych kabli zasilających. Po osadzeniu szafy na cokole, należy upewnić się, że uszczelki przylegają prawidłowo, co pozwala zachować deklarowany stopień ochrony IP obudowy.

FAQ

• Czy zestaw zawiera panele boczne? Nie, model NSYSPF10100 to zestaw elementów czołowych (przód i tył). Panele boczne o odpowiedniej głębokości należy dobrać oddzielnie, zależnie od wymiarów szafy.
• Jaki jest kolor cokołu? Cokół jest malowany proszkowo w standardowym kolorze szarym (RAL 7035), co zapewnia idealne dopasowanie do szaf serii Spacial.
• Czy cokół można piętrować? Tak, systemy Schneider Electric pozwalają na łączenie cokołów w celu uzyskania większej wysokości (np. 200 mm), jednak wymaga to zastosowania odpowiednich akcesoriów łączących.
