Cokół 200mm do obudowy PLM86 IP44 , Thalassa | NSYZM263G Schneider Electric

Opis i Kluczowe Cechy

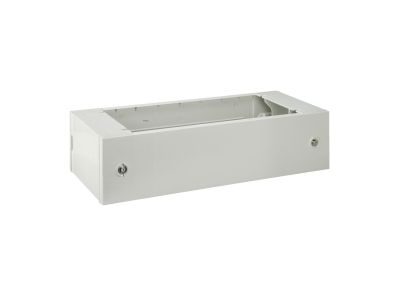

Cokół NSYZM263G o wysokości 200 mm z serii Thalassa przeznaczony jest do obudowy PLM86 z frontem otwieranym. Wykonany z poliestru wzmacnianego szkłem, zapewnia trwałość i odporność mechaniczną przy masie własnej. Dzięki stopniowi ochrony IP44 oraz odporności na uderzenia IK10 stanowi solidne uzupełnienie rozdzielnicy w wymagających warunkach.

• Wysokość 200 mm: podnosi obudowę, ułatwiając prowadzenie kabli i poprawiając wentylację wnętrza rozdzielnicy.
• Stopień ochrony IP44: chroni wnętrze obudowy przed wnikaniem ciał stałych o średnicy powyżej 1 mm i bryzgami wody.
• Odporność na uderzenia IK10: wytrzymuje uderzenia mechaniczne o energii do 20 J, zabezpieczając przed przypadkowymi uszkodzeniami.
• Materiał – poliester wzmacniany szkłem: cechuje się wysoką wytrzymałością, lekkością oraz odpornością na korozję i działanie czynników atmosferycznych.
• Kompletny zestaw montażowy: w skład wchodzą 2 części boczne, 2 panele przednie oraz wszystkie niezbędne elementy mocujące.

Zgodność z Normami

Produkt spełnia wymagania stopnia ochrony IP44 (ochrona przed ciałami stałymi i bryzgami wody) oraz klasy odporności mechanicznej IK10 (wytrzymałość na uderzenia), zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE.

Zastosowanie

Cokół NSYZM263G przeznaczony jest do wielozadaniowego zastosowania w systemie obudów Thalassa PLM86 z frontem otwieranym. Sprawdza się jako podstawa pod rozdzielnice w instalacjach przemysłowych i budynkowych.

• Montaż pod obudową PLM86 w celu podniesienia jej nad podłoże – ułatwia doprowadzenie i wyprowadzenie kabli.
• Stosowanie w rozdzielnicach narażonych na wilgoć (IP44) – np. w halach produkcyjnych, magazynach, pomieszczeniach gospodarczych.
• Ochrona dolnej części obudowy przed uderzeniami mechanicznymi (IK10) w miejscach o zwiększonym ryzyku uszkodzeń.
• Uzupełnienie zestawu rozdzielczego w automatyce budynkowej – pozwala zachować estetykę i spójność wizualną serii Thalassa.

Wskazówki Montażowe

Montaż cokołu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, do którego podłączona jest obudowa. Cokół mocuje się do podłoża za pomocą dołączonych elementów – postępuj zgodnie z dokumentacją techniczną producenta. Upewnij się, że obudowa PLM86 jest prawidłowo osadzona i stabilna. Przekrój przewodów doprowadzonych przez cokół dobierz zgodnie z obowiązującymi przepisami.

FAQ

• Czy cokół pasuje do każdej obudowy PLM86? Cokół NSYZM263G zaprojektowany jest wyłącznie do obudowy PLM86 z otwieranym frontem (wersja IP44 IK10). Nie jest kompatybilny z innymi typami obudów.
• Jaki kolor ma cokół? Produkt wykonany jest w kolorze RAL7035 (jasny szary), co zapewnia spójność wizualną z typowymi obudowami serii Thalassa.
• Jakie elementy wchodzą w skład zestawu? W opakowaniu znajdują się 2 części boczne, 2 panele przednie oraz wszystkie elementy mocujące potrzebne do montażu.
