Cokół 1050x100x400, dla FR/FS, Univers | FZ654A Hager

Opis i Kluczowe Cechy

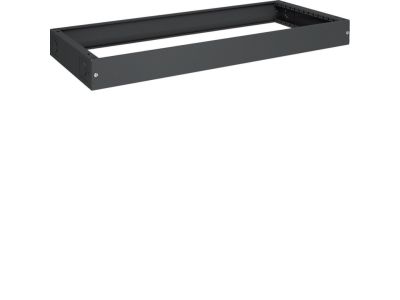

Cokół Univers FZ654A to element konstrukcyjny przeznaczony do obudów serii FR/FS. Jego wymiary 1050x100x400 mm (szer. x wys. x gł.) umożliwiają podniesienie szafy o 100 mm, zapewniając przestrzeń na prowadzenie kabli oraz ochronę przed wilgocią i zanieczyszczeniami dostającymi się od podłoża. Dzięki uniwersalnej konstrukcji cokół można montować w różnych konfiguracjach, dostosowując go do potrzeb danej instalacji.

• Wymiary 1050x100x400 mm: odpowiednia wysokość (100 mm) pozwala na swobodne wyprowadzenie przewodów oraz ułatwia utrzymanie czystości pod szafą, a głębokość 400 mm zapewnia stabilne oparcie.
• Dedykowany do obudów FR/FS: idealne dopasowanie do szaf serii FR i FS Univers – gwarancja kompatybilności i szybkiego montażu bez przeróbek.
• Konstrukcja uniwersalna: możliwość montażu w zależności od konfiguracji – cokół sprawdzi się zarówno jako podstawa dla pojedynczej szafy, jak i przy łączeniu kilku obudów w zestaw.
• Wytrzymałość mechaniczna: wykonany z materiałów odpornych na obciążenia statyczne, zapewnia długotrwałe utrzymanie szafy w pionie i bezpieczeństwo instalacji.

Zgodność z Normami

Cokół Univers FZ654A jest elementem przeznaczonym do współpracy z obudowami serii FR/FS, które produkowane są zgodnie z obowiązującymi normami europejskimi i posiadają oznakowanie CE. Sam cokół stanowi część systemu obudów, dlatego przy prawidłowym montażu zachowuje parametry ochronne całej rozdzielnicy.

Zastosowanie

Cokół FZ654A znajduje zastosowanie wszędzie tam, gdzie wymagane jest podniesienie szafy sterowniczej lub rozdzielczej nad poziom podłoża. Ułatwia dostęp do przepustów kablowych, poprawia wentylację oraz zabezpiecza obudowę przed zalaniem i brudem.

• Podstawa dla szaf rozdzielczych w halach przemysłowych i magazynach – ochrona przed wilgocią oraz ułatwienie czyszczenia podłogi.
• Montaż obudów serii FR/FS w budynkach użyteczności publicznej – podniesienie umożliwia prowadzenie instalacji pod posadzką i zachowanie estetyki.
• Tworzenie zestawów wieloszałowych – cokół pozwala na stabilne ustawienie kilku szaf obok siebie, zapewniając jednolitą linię i łatwy dostęp do okablowania.
• Instalacje tymczasowe na placach budowy – szybki montaż i demontaż, możliwość dostosowania do zmiennych warunków.

Wskazówki Montażowe

Montaż cokołu FZ654A powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Cokół należy ustawić na równej, nośnej powierzchni, a następnie przymocować do obudowy za pomocą dostarczonych elementów łączących (zgodnie z dokumentacją producenta). Moment dokręcania śrub oraz dobór przekrojów przewodów (jeśli są prowadzone przez cokół) muszą być zgodne z obowiązującymi przepisami i parametrami obudowy. Nie wolno przekraczać dopuszczalnego obciążenia cokołu – w razie wątpliwości sprawdź katalog techniczny Univers.

FAQ

• Jakie są dokładne wymiary cokołu FZ654A? Cokół ma wymiary 1050 x 100 x 400 mm (szerokość x wysokość x głębokość). Jest przeznaczony do obudów o szerokości 1050 mm.
• Czy cokół pasuje do wszystkich obudów serii FR/FS? Tak, model FZ654A został zaprojektowany specjalnie dla obudów FR i FS firmy Univers. Przed zakupem warto potwierdzić kompatybilność z konkretnym typem szafy (np. FR/FS o głębokości 400 mm).
• Czy cokół zapewnia ochronę przed wilgocią – czy można go stosować na zewnątrz? Producent nie podaje stopnia ochrony IP dla samego cokołu. Ostateczna szczelność instalacji zależy od klasy obudowy oraz uszczelnień montowanych przy przepustach. Do zastosowań zewnętrznych zalecamy stosowanie obudów z odpowiednim IP i dodatkowe zabezpieczenia cokołu.
