Moduł podłączeniowy cewki do styczników silnikowych, wielk. S0+S2, Przyłącze ukośnie | 3RT2926-4RC11 Siemens

Alternatywny kod produktu: 3RT29264RC11

Opis i Kluczowe Cechy

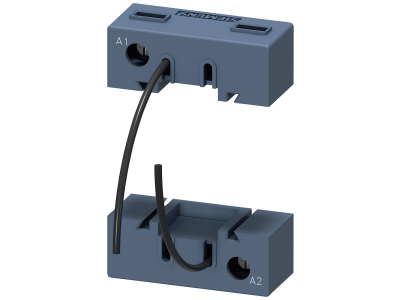

Moduł podłączeniowy cewki 3RT2926-4RC11 firmy Siemens to akcesorium przeznaczone do styczników silnikowych z serii SIRIUS wielkości S0+S2 (modele 3RT2.2, 3RT2.3, 3RT2.4). Wyposażony w przyłącze ukośne z zaciskami śrubowymi, umożliwia szybkie i niezawodne podłączenie cewki w instalacjach sterowniczych. Kompaktowa konstrukcja modułu nie pogarsza dostępności pozostałych elementów w szafie sterowniczej.

• Przyłącze ukośne: ułatwia prowadzenie przewodów i oszczędza miejsce w rozdzielnicy, szczególnie w gęsto zabudowanych szafach.
• Zaciski śrubowe: gwarantują pewny i trwały styk, odporny na wibracje oraz obciążenia mechaniczne.
• Dedykowany do styczników S0+S2: idealne dopasowanie do modeli 3RT2.2, 3RT2.3 i 3RT2.4 – montaż bez konieczności modyfikacji.
• System SIRIUS: kompatybilność z modułowym systemem Siemensa zapewnia spójność i wysoką niezawodność całej instalacji.
• Prosty montaż: moduł można szybko zamontować bezpośrednio na styczniku, co skraca czas instalacji i minimalizuje ryzyko błędów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z wysokimi standardami jakości Siemensa, zapewnia bezpieczną eksploatację w instalacjach przemysłowych oraz budynkowych. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Moduł podłączeniowy cewki 3RT2926-4RC11 znajduje zastosowanie w układach sterowania silnikami, gdzie wymagane jest szybkie i niezawodne przyłączenie cewki stycznika. Sprawdza się w następujących scenariuszach:

• Podłączenie cewek styczników w rozdzielnicach sterowniczych szaf przemysłowych.
• Układy automatyki budynkowej i przemysłowej wykorzystujące styczniki serii SIRIUS S0+S2.
• Modernizacja i rozbudowa istniejących instalacji – łatwa wymiana lub rozszerzenie systemu bez ingerencji w okablowanie główne.
• Instalacje z ograniczoną przestrzenią montażową, gdzie przyłącze ukośne ułatwia organizację przewodów.

Wskazówki Montażowe

Montaż modułu podłączeniowego cewki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł mocuje się bezpośrednio na styczniku zgodnie z instrukcją producenta – nie wymaga szyny TH35. Przekrój przewodów należy dobrać do prądu cewki stycznika. Momenty dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją techniczną (zwykle 0,5–0,6 Nm). Po zakończeniu montażu sprawdź poprawność połączeń i izolacji.

FAQ

• Czy moduł 3RT2926-4RC11 pasuje do styczników innych producentów? Nie, jest dedykowany wyłącznie do styczników Siemens SIRIUS wielkości S0+S2 (modele 3RT2.2, 3RT2.3, 3RT2.4). Stosowanie z innymi urządzeniami może skutkować brakiem kompatybilności mechanicznej i elektrycznej.
• Czy moduł posiada podświetlenie lub diodę LED sygnalizującą stan? W dostępnych danych nie ma informacji o podświetleniu. Moduł pełni wyłącznie funkcję podłączenia cewki – nie służy do sygnalizacji. Do wskazania stanu załączenia stycznika należy zastosować osobny moduł sygnalizacyjny.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia ochrony. Zaleca się montaż modułu wewnątrz rozdzielnic o odpowiednim stopniu ochrony (np. IP54) zgodnie z projektem instalacji oraz wymaganiami środowiska pracy.
