Zacisk przyłączeniowy do przewodów okrągłych 3 kable 3 szt., wyposażenie do: 3VA15/25 1000 | 3VA9503-0JB32 Siemens

Alternatywny kod produktu: 3VA95030JB32

Opis i Kluczowe Cechy

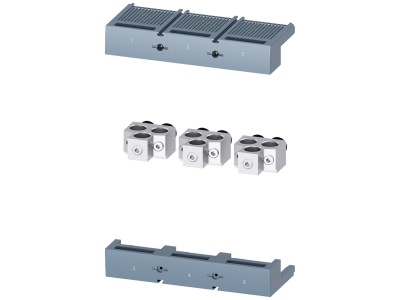

Zacisk przyłączeniowy Siemens 3VA9503-0JB32 (typ TA3.2) przeznaczony do przewodów okrągłych o przekroju 120–185 mm². To akcesorium dedykowane wyłącznikom kompaktowym serii 3VA15 i 3VA25, umożliwiające szybkie i bezpieczne podłączenie przewodów zasilających. Zestaw zawiera 3 sztuki zacisków, co pozwala na kompleksowe wyposażenie jednego wyłącznika.

• Przekrój przewodu 120–185 mm²: obsługa dużych przekrojów kabli pozwala na zastosowanie w obwodach o wysokim prądzie znamionowym, zapewniając niską rezystancję połączenia i minimalne nagrzewanie.
• 3 sztuki w zestawie: komplet zacisków wystarcza do przyłączenia trzech faz (L1, L2, L3) lub przewodów neutralnego i ochronnego – oszczędność czasu przy montażu.
• Kompatybilność z wyłącznikami 3VA15/3VA25: precyzyjne dopasowanie mechaniczne i elektryczne gwarantuje pewny styk oraz zgodność z parametrami aparatu.
• Konstrukcja do przewodów okrągłych: dedykowane rowki i śruby dociskowe zaprojektowane do kabli okrągłych zapewniają stabilne mocowanie bez ryzyka poluzowania.
• Łatwy montaż bez narzędzi specjalnych: zaciski wyposażono w standardowe śruby, co umożliwia szybkie podłączenie przy użyciu podstawowego osprzętu elektroinstalacyjnego.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych norm dotyczących akcesoriów dla wyłączników kompaktowych oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi procedurami jakości Siemens, gwarantującymi bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Zacisk przyłączeniowy 3VA9503-0JB32 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przyłączenie przewodów o dużym przekroju do wyłączników kompaktowych Siemens serii 3VA15/3VA25.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Modernizacja istniejących instalacji – wymiana zacisków w wyłącznikach 3VA na wersję przystosowaną do większych przekrojów przewodów.
• Zabudowa w szafach sterowniczych i rozdzielczych wymagających elastycznego podłączenia przewodów okrągłych o średnicach od 120 do 185 mm².

Wskazówki Montażowe

Montaż zacisków może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i po bezwzględnym odłączeniu napięcia. Zaciski należy dokręcać zgodnie z momentem określonym w dokumentacji technicznej wyłącznika (zazwyczaj w zakresie 10–20 Nm w zależności od przekroju przewodu). Przewody powinny być odpowiednio przygotowane – oczyszczone i ewentualnie zakończone tulejkami (w przypadku linek). Przekrój przewodu dobrać do obciążenia prądowego wyłącznika. Nie stosować zacisków do przewodów o przekroju poniżej 120 mm² lub powyżej 185 mm².

FAQ

• Do jakich wyłączników pasuje ten zacisk? Zacisk jest przeznaczony wyłącznie do wyłączników kompaktowych Siemens serii 3VA15 oraz 3VA25. Nie jest kompatybilny z innymi seriami, np. 3VA1 czy 3VA2.
• Jaki jest zakres przekroju przewodów obsługiwanych przez zacisk? Zakres wynosi od 120 mm² do 185 mm² dla przewodów okrągłych. Nie należy stosować przewodów o mniejszym lub większym przekroju, aby zapewnić prawidłowy docisk i prąd znamionowy.
• Ile sztuk zawiera zestaw? W opakowaniu znajdują się 3 sztuki zacisków – kompletny zestaw pozwalający na podłączenie trzech przewodów fazowych (lub według schematu instalacji).
