Zacisk przyłączeniowy do przewodów okrągłych 3 kable z odejściem napięciowym przewodu pomocn. 3 szt. | 3VA9503-0JG32 Siemens

Alternatywny kod produktu: 3VA95030JG32

Opis i Kluczowe Cechy

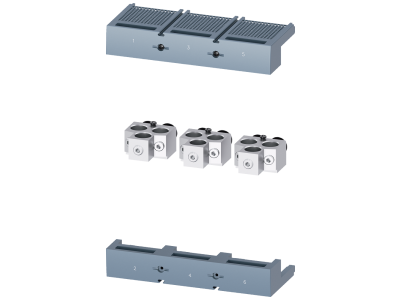

Zacisk przyłączeniowy Siemens 3VA9503-0JG32 (typ TA3.2) przeznaczony jest do przyłączania trzech przewodów okrągłych o przekroju 120–185 mm² do wyłączników kompaktowych serii 3VA15 i 3VA25. Zintegrowane złącze napięciowe przewodu pomocniczego umożliwia łatwy pomiar napięcia bez naruszania głównego połączenia. Zestaw zawiera 3 sztuki, co ułatwia realizację układów trójfazowych.

• Przekrój przewodów 120–185 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, stosowanych w obwodach o wysokim prądzie znamionowym wyłączników kompaktowych.
• Podłączenie 3 kabli w jednym zacisku: Zmniejsza liczbę punktów połączeniowych, oszczędza miejsce w rozdzielnicy i upraszcza prowadzenie przewodów.
• Odejście napięciowe (złącze przewodu pomocniczego): Pozwala na wygodny pomiar napięcia na zaciskach wyłącznika lub podłączenie sygnalizacji, bez ingerencji w główny tor prądowy.
• Kompatybilność z wyłącznikami 3VA15 i 3VA25: Dedykowane akcesorium gwarantuje prawidłowe dopasowanie mechaniczne i elektryczne, zapewniając niską rezystancję styku.
• Zestaw 3 sztuk: Idealny do zastosowania w układach trójfazowych – jeden komplet wystarcza na wszystkie trzy fazy wyłącznika.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Jako oryginalne akcesorium Siemens przechodzi rygorystyczne testy jakości i bezpieczeństwa, gwarantując niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Zacisk przyłączeniowy 3VA9503-0JG32 został zaprojektowany do współpracy z wyłącznikami kompaktowymi Siemens serii 3VA15 i 3VA25. Sprawdza się w instalacjach wymagających pewnego, niskooporowego połączenia przewodów o dużym przekroju.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych niskiego napięcia.
• Podłączenie odbiorników o dużym poborze prądu, takich jak silniki, transformatory czy piece przemysłowe.
• Wykorzystanie złącza napięciowego do monitorowania napięcia sieci lub sterowania układami automatyki.
• Modernizacja i rozbudowa istniejących rozdzielnic z wyłącznikami 3VA – wymiana lub dodanie nowych przyłączy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Zacisk przeznaczony jest do montażu bezpośrednio na wyłączniku kompaktowym – postępuj zgodnie z instrukcją producenta. Dokręcaj śruby z momentem obrotowym podanym w dokumentacji technicznej. Używaj przewodów o przekroju zgodnym z zakresem 120–185 mm² i odpowiednich narzędzi zaciskowych.

FAQ

• Czy ten zacisk jest kompatybilny z moim wyłącznikiem 3VA? Tak, 3VA9503-0JG32 jest dedykowany do wyłączników kompaktowych Siemens serii 3VA15 oraz 3VA25. Przed zakupem sprawdź typ swojego wyłącznika.
• Jaki maksymalny przekrój przewodu mogę podłączyć? Zacisk obsługuje przewody okrągłe o przekroju od 120 do 185 mm². Nie należy przekraczać górnej granicy, aby uniknąć uszkodzenia mechanicznego i zachować wymaganą rezystancję styku.
• Do czego służy złącze napięciowe przewodu pomocniczego? Złącze to umożliwia podłączenie przewodu pomocniczego do pomiaru napięcia po stronie obciążenia lub do sygnalizacji stanu wyłącznika – bez ingerencji w główne połączenie prądowe.
