Wyłącznik S3, do ochrony instalacji, UL 489, CSA C22.2 nr 5-02, wyzw. N 780 A | 3RV2742-5LD10 Siemens

Alternatywny kod produktu: 3RV27425LD10

Opis i Kluczowe Cechy

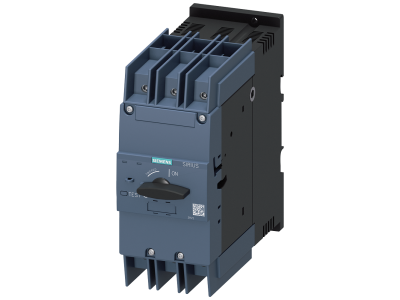

Wyłącznik SIRIUS 3RV2 firmy Siemens, oznaczony symbolem 3RV2742-5LD10, to wyłącznik S3 przeznaczony do ochrony instalacji. Wyposażony w wyzwalacz przeciążeniowy N o prądzie 780 A, gwarantuje skuteczną ochronę przeciwzwarciową instalacji i odbiorników, w tym silników IE3/IE4. Kompaktowa budowa i niskie ciepło odlotowe optymalizują pracę w odgałęzieniach odbiorników.

• Wyzwalacz przeciążeniowy N 780 A: Zapewnia precyzyjną ochronę przed przeciążeniami i zwarciami, dopasowaną do wymagań instalacji o dużym obciążeniu.
• Zgodność z UL 489 i CSA C22.2 nr 5-02: Gwarantuje bezpieczeństwo i legalność stosowania w instalacjach projektowanych według standardów północnoamerykańskich.
• Ochrona przeciwzwarciowa instalacji i odbiorników: Skutecznie zabezpiecza przewody, silniki i transformatory przed skutkami zwarć, minimalizując ryzyko awarii i przestojów.
• Możliwość stosowania w sieciach IT oraz w strefach zagrożonych wybuchem (ATEX/IEC Ex): Zwiększa uniwersalność i pozwala na użycie w wymagających środowiskach przemysłowych.
• Wspólne akcesoria dla wszystkich wielkości (łączniki pomocnicze, wyzwalacze pomocnicze): Ułatwia rozbudowę systemu i obniża koszty magazynowania części zamiennych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm UL 489 oraz CSA C22.2 nr 5-02. Posiada certyfikację CE oraz dopuszczenia do stosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) zgodnie z deklaracją producenta.

Zastosowanie

Wyłącznik SIRIUS 3RV2 przeznaczony jest do ochrony instalacji elektrycznych i odbiorników w przemysłowych systemach zasilania. Sprawdza się szczególnie w odgałęzieniach odbiorników ze względu na niskie straty mocy.

• Zabezpieczenie przeciwzwarciowe silników IE3/IE4 i starszych typów.
• Ochrona transformatorów oraz kombinacji rozruchowych przed zwarciami.
• Stosowanie jako wyłącznik główny i awaryjny w maszynach i instalacjach.
• Praca w sieciach IT (niewydzielonych) oraz w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przyłączy śrubowych lub sprężynowych zgodnie z wyborem wersji.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? W standardowej wersji wyłącznik nie jest wyposażony w podświetlenie. Sygnalizację stanu można zrealizować za pomocą opcjonalnych łączników pomocniczych lub sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) wyłącznika? W stanie zainstalowanym w rozdzielnicy (obudowa o odpowiednim IP) wyłącznik charakteryzuje się typowym dla aparatury modułowej stopniem ochrony IP20. Przy stosowaniu w strefach zagrożonych wybuchem należy uwzględnić wymagania osłon przeciwwybuchowych.
• Jaki jest tryb pracy styków? Styki przystosowane są do pracy ciągłej i prądów zwarciowych. Wyłącznik realizuje wyłączanie obciążenia głównego (przeciążenie i zwarcie) zgodnie z charakterystyką wyzwalacza termicznego i elektromagnetycznego.
