Wyłącznik S3, do ochrony instalacji, UL 489, CSA C22.2 nr 5-02, wyzw. N 520 A | 3RV2742-5GD10 Siemens

Alternatywny kod produktu: 3RV27425GD10

Opis i Kluczowe Cechy

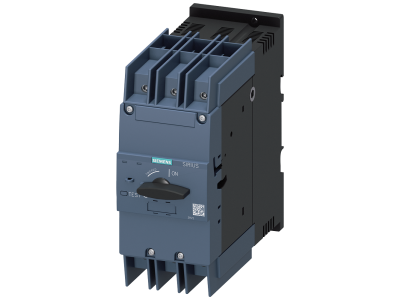

Wyłącznik SIRIUS 3RV2 firmy Siemens (symbol 3RV2742-5GD10) to specjalistyczna aparatura do ochrony instalacji elektrycznych, zaprojektowana zgodnie z amerykańskimi i kanadyjskimi normami UL 489 oraz CSA C22.2 nr 5-02. Urządzenie wyposażono w wyzwalacz przeciążeniowy typu N o wartości 520 A, co zapewnia skuteczne zabezpieczenie przed zwarciem i przeciążeniem w obwodach o dużym obciążeniu. Kompaktowa konstrukcja pozwala na łatwy montaż w rozdzielnicach prefabrykowanych.

• Wyzwalacz przeciążeniowy N 520 A: precyzyjna ochrona przed długotrwałym przeciążeniem – zabezpiecza odbiorniki i instalację przed przegrzaniem przewodów.
• Zgodność z UL 489 i CSA C22.2 nr 5-02: gwarantuje bezpieczną pracę w instalacjach projektowanych według standardów północnoamerykańskich.
• Przeznaczenie do ochrony instalacji: optymalne zabezpieczenie odgałęzień odbiorników, w tym silników IE3/IE4, transformatorów oraz obwodów prądu stałego.
• Kompaktowa wielkość S3: niskie ciepło odlotowe – minimalizuje straty energetyczne i ułatwia zabudowę w rozdzielnicy.
• Możliwość stosowania stref zagrożonych wybuchem (ATEX/IEC Ex): rozszerza zakres zastosowań w przemyśle.

Zgodność z Normami

Wyłącznik spełnia wymagania norm UL 489 oraz CSA C22.2 nr 5-02 dotyczących wyłączników do ochrony instalacji. Posiada certyfikat CE oraz dopuszczenia do pracy w strefach zagrożonych wybuchem (ATEX i IEC Ex). Urządzenie jest przystosowane do sieci IT.

Zastosowanie

Dzięki solidnej konstrukcji i zgodności z normami UL/CSA, wyłącznik 3RV2742-5GD10 znajduje zastosowanie w wielu obszarach przemysłowych i komercyjnych.

• Ochrona przeciwzwarciowa i przeciążeniowa odgałęzień odbiorników w instalacjach zaprojektowanych według UL.
• Zabezpieczenie silników IE3/IE4 oraz innych urządzeń o wysokim prądzie rozruchowym w układach rozruchowych.
• Praca jako wyłącznik główny w rozdzielnicach oraz wyłącznik awaryjny (stop awaryjny) zgodnie z wymaganiami bezpieczeństwa.
• Ochrona transformatorów i obwodów prądu stałego (DC) w systemach automatyki przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego wyłącznika (520 A) oraz obciążalności długotrwałej. Momenty dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie odpowiednich narzędzi i środków ochrony indywidualnej.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie. Model standardowy nie jest wyposażony w podświetlenie ani sygnalizację stanu. Opcjonalnie można do niego dobrać łącznik pomocniczy do sygnalizacji zdalnej.
• Jaki jest stopień ochrony (IP) wyłącznika? W dostarczonych danych producenta nie określono stopnia ochrony. Aparatura tego typu przeznaczona jest do montażu w rozdzielnicach, które zapewniają wymagany stopień ochrony (np. IP54 lub wyższy). Sam wyłącznik nie ma własnej obudowy.
• Czy wyłącznik ma wbudowane styki pomocnicze? W standardowej konfiguracji nie. Jednak dostępne są akcesoria (łącznik pomocniczy, wyzwalacz pomocniczy, łącznik sygnalizacyjny) umożliwiające rozbudowę – te same dla wszystkich wielkości 3RV2.
