Wyłącznik S3, do ochrony instalacji, UL 489, CSA C22.2 nr 5-02, wyzw. N 260 A | 3RV2742-5CD10 Siemens

Alternatywny kod produktu: 3RV27425CD10

Opis i Kluczowe Cechy

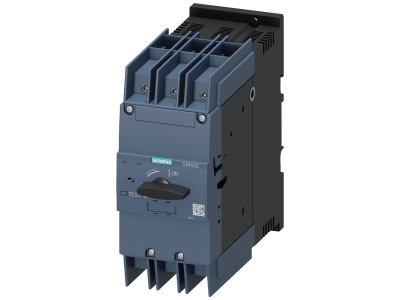

Wyłącznik SIRIUS 3RV2 serii S3 (symbol 3RV2742-5CD10) to kompaktowe urządzenie do ochrony instalacji, zaprojektowane zgodnie z normami UL 489 i CSA C22.2 nr 5-02. Wyposażony w wyzwalacz N 260 A, zapewnia niezawodne zabezpieczenie przeciwzwarciowe w instalacjach projektowanych według standardów UL. Niskie ciepło odlotowe i odporność na wpływy klimatyczne czynią go optymalnym do odgałęzień odbiorników, także dla silników IE3/IE4 oraz w obwodach prądu stałego.

• Normy UL 489 i CSA C22.2 nr 5-02: Gwarantują zgodność z północnoamerykańskimi wymogami bezpieczeństwa dla instalacji przemysłowych i komercyjnych.
• Wyzwalacz N 260 A: Zabezpiecza instalację i odbiorniki przed przeciążeniem i zwarciem przy prądzie znamionowym 260 A, minimalizując ryzyko uszkodzeń.
• Kompaktowa, odporna na wpływy klimatyczne obudowa: Umożliwia montaż w trudnych warunkach środowiskowych bez utraty niezawodności.
• Dwa typy przyłączy – śrubowe lub sprężynowe: Wybór metody podłączenia pozwala dopasować się do preferencji instalatora – szybkie, bezobsługowe i odporne na wibracje połączenie (sprężynowe) lub tradycyjne śrubowe.
• Modułowość z systemem SIRIUS: Kompatybilny z pozostałymi elementami serii 3RV2 oraz systemem zasilania 3RV29, co upraszcza okablowanie głównego toru prądowego i redukuje nakłady montażowe.

Zgodność z Normami

Wyłącznik spełnia wymagania norm UL 489 oraz CSA C22.2 nr 5-02, co potwierdza jego przydatność w instalacjach projektowanych według standardów północnoamerykańskich. Posiada również dopuszczenia IEC oraz ATEX/IEC Ex, umożliwiające stosowanie w strefach zagrożonych wybuchem. Certyfikat CE potwierdza zgodność z wymogami europejskimi.

Zastosowanie

Dzięki wszechstronności wyłącznik SIRIUS 3RV2742-5CD10 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i komercyjnych, zarówno w obwodach prądu przemiennego, jak i stałego.

• Ochrona przeciwzwarciowa i przeciążeniowa instalacji odbiorczych w systemach zgodnych z UL.
• Zabezpieczenie silników IE3/IE4 – wyłącznik może pełnić funkcję przekaźnika przeciążeniowego.
• Stosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach.
• Praca w sieciach IT (z izolowanym punktem neutralnym) oraz w strefach zagrożonych wybuchem (ATEX/IEC Ex).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montowane jest na szynie TH35 (DIN). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 260 A oraz warunków zwarciowych. W przypadku przyłącza sprężynowego wystarczy wsunąć odpowiednio odizolowany przewód – nie wymaga ono dokręcania.

FAQ

• Czy wyłącznik posiada podświetlenie/LED? Wyłącznik nie jest wyposażony w podświetlenie – jego konstrukcja skupia się na funkcji ochronnej. W razie potrzeby sygnalizacji stanu można zastosować opcjonalny łącznik pomocniczy lub sygnalizacyjny.
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 dla części czołowej. Urządzenie jest odporne na wpływy klimatyczne, jednak dokładną klasę IP należy sprawdzić w dokumentacji producenta.
• Jaka jest charakterystyka wyzwalacza? Wyzwalacz N 260 A łączy funkcję przeciążeniową i zwarciową. Wyłącznik przeznaczony jest do pracy ciągłej w obwodach prądu przemiennego i stałego, zgodnie z dopuszczeniami UL/CSA oraz IEC.
