Wyłącznik S3, do ochrony instalacji, UL 489, CSA C22.2 nr 5-02, wyzw. N 225 A | 3RV2742-5BD10 Siemens

Alternatywny kod produktu: 3RV27425BD10

Opis i Kluczowe Cechy

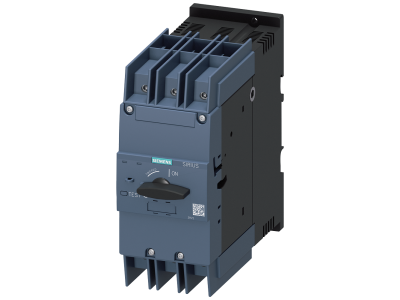

Wyłącznik S3 z serii SIRIUS 3RV2 firmy Siemens (symbol 3RV2742-5BD10) przeznaczony do ochrony instalacji, z wyzwalaczem przeciążeniowym N o prądzie znamionowym 225 A. Dzięki certyfikatom UL 489 i CSA C22.2 nr 5-02 zapewnia bezpieczne zabezpieczenie przeciwzwarciowe w instalacjach projektowanych zgodnie z normami amerykańskimi i kanadyjskimi. Kompaktowa konstrukcja i niskie ciepło odlotowe optymalizują pracę w odgałęzieniach odbiorników.

• Prąd znamionowy wyzwalacza 225 A: Zabezpiecza obwody o znacznym obciążeniu przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzenia instalacji.
• Certyfikaty UL 489 i CSA C22.2 nr 5-02: Gwarantują dopuszczenie na rynek północnoamerykański i zgodność z rygorystycznymi wymogami bezpieczeństwa.
• Kompaktowa budowa (wielkość S3): Umożliwia oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej wydajności ochronnej.
• Niskie ciepło odlotowe: Redukuje obciążenie termiczne w szafie sterowniczej, co przekłada się na dłuższą żywotność urządzeń sąsiednich.
• Odporność na wpływy klimatyczne: Zapewnia niezawodne działanie w zmiennych warunkach środowiskowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm UL 489 oraz CSA C22.2 nr 5-02, co potwierdza jego przydatność w instalacjach zaprojektowanych zgodnie ze standardami obowiązującymi w USA i Kanadzie. Dodatkowo seria 3RV2 dopuszczona jest do stosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex) – dla konkretnych aplikacji należy sprawdzić odpowiednie warianty.

Zastosowanie

Wyłącznik 3RV2742-5BD10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciwzwarciowe instalacji i odbiorników w systemach projektowanych zgodnie z UL. Sprawdza się szczególnie w:

• Zabezpieczaniu odgałęzień odbiorników w instalacjach przemysłowych i komercyjnych zgodnych z UL.
• Roli wyłącznika głównego i awaryjnego w rozdzielnicach.
• Pracy w sieciach IT (z izolowanym punktem neutralnym) – po potwierdzeniu w dokumentacji technicznej.
• Zastosowaniach wymagających odporności na trudne warunki klimatyczne, np. w szafach zewnętrznych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed przystąpieniem do prac należy zapoznać się z dokumentacją producenta dotyczącą momentu dokręcania zacisków oraz doboru przekroju przewodów odpowiedniego do prądu 225 A. Należy stosować przewody o przekroju dostosowanym do obciążenia oraz zabezpieczyć je przed obluzowaniem.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Model 3RV2742-5BD10 nie ma wbudowanego podświetlenia. Opcjonalnie można do niego dołączyć łącznik pomocniczy lub sygnalizacyjny z rodziny akcesoriów SIRIUS 3RV2.
• Jaki stopień ochrony IP ma ten wyłącznik? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach posiada IP20, jednak w celu uzyskania dokładnej specyfikacji zalecamy sprawdzenie karty katalogowej produktu.
• Czy wyłącznik nadaje się do pracy w sieci IT (z izolowanym punktem neutralnym)? Tak, seria 3RV2 jest przystosowana do stosowania w sieciach IT, o ile spełnione są pozostałe warunki pracy. Szczegółowe informacje znajdują się w dokumentacji technicznej producenta.
