Wyłącznik S3, do ochrony instalacji, UL 489, CSA C22.2 nr 5-02, wyzw. N 150 A | 3RV2742-5AD10 Siemens

Alternatywny kod produktu: 3RV27425AD10

Opis i Kluczowe Cechy

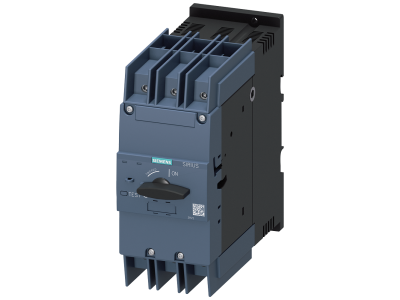

Wyłącznik S3 Siemens 3RV2742-5AD10 to specjalistyczne urządzenie do ochrony instalacji, zaprojektowane zgodnie z normami UL 489 i CSA C22.2 nr 5-02. Wyposażony w wyzwalacz o prądzie znamionowym 150 A, zapewnia skuteczną ochronę przeciwzwarciową w obwodach o dużym obciążeniu, minimalizując ryzyko uszkodzeń instalacji i odbiorników.

• Zgodność z UL 489 i CSA C22.2 nr 5-02: Gwarantuje bezpieczne stosowanie w instalacjach zaprojektowanych według norm północnoamerykańskich, zapewniając sprawdzoną ochronę przeciwzwarciową.
• Wyzwalacz o prądzie znamionowym 150 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przegrzania czy uszkodzenia styków podczas zwarcia.
• Kompaktowa, odporna na wpływy klimatyczne obudowa: Zoptymalizowana pod kątem niskiego ciepła odlotowego, co redukuje straty energii i pozwala na stosowanie w odgałęzieniach odbiorników o ograniczonej przestrzeni.
• Uniwersalność zastosowań: Dostępne warianty do ochrony silnika (z funkcją przekaźnika przeciążeniowego), ochrony instalacji, zabezpieczenia transformatora, jako wyłącznik główny/awaryjny oraz do sieci IT – jeden model może pełnić wiele ról.
• Możliwość stosowania w strefach zagrożonych wybuchem: Dopuszczenia ATEX i IEC Ex umożliwiają bezpieczną pracę w atmosferach potencjalnie wybuchowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm UL 489 oraz CSA C22.2 nr 5-02. Posiada również certyfikat zgodności z normami IEC oraz dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex). Produkt oznaczony jest znakiem CE.

Zastosowanie

Wyłącznik S3 3RV2742-5AD10 przeznaczony jest do ochrony przeciwzwarciowej w instalacjach projektowanych według standardów UL. Sprawdza się w różnorodnych obwodach przemysłowych i komercyjnych.

• Ochrona przeciwzwarciowa odgałęzień odbiorników – niskie ciepło odlotowe umożliwia montaż w gęsto wypełnionych rozdzielnicach.
• Zabezpieczenie kombinacji rozruchowych i silników IE3/IE4 (w wersji z przekaźnikiem przeciążeniowym).
• Rola wyłącznika głównego lub awaryjnego w rozdzielnicach głównych, również w sieciach IT (z izolowanym punktem neutralnym).
• Ochrona transformatorów oraz zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wyłącznik montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-EN 60947). Nieprzestrzeganie tych zaleceń może prowadzić do uszkodzenia urządzenia lub zagrożenia dla osób.

FAQ

• Czy wyłącznik 3RV2742-5AD10 może być stosowany jako wyłącznik główny lub awaryjny? Tak, warianty wyłącznika SIRIUS 3RV2 są przystosowane do pracy jako wyłącznik główny i awaryjny, a także do zabezpieczenia transformatora i w sieciach IT. W konfiguracji „do ochrony instalacji” pełni funkcję wyłącznika głównego z zabezpieczeniem przeciwzwarciowym.
• Jakie są dopuszczenia międzynarodowe tego wyłącznika? Wyłącznik posiada dopuszczenia UL 489 i CSA C22.2 nr 5-02, zgodność z normami IEC oraz możliwość stosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex). Dzięki temu nadaje się do instalacji w wielu regionach świata.
• Czy wyłącznik wymaga dodatkowego przekaźnika przeciążeniowego do ochrony silnika? W zależności od wariantu – dostępne są modele z funkcją przekaźnika przeciążeniowego (ochrona silnika) oraz modele do ochrony instalacji bez tej funkcji. Dla wariantu 3RV2742-5AD10 (oznaczonego jako ochrona instalacji) zaleca się stosowanie zewnętrznego przekaźnika przeciążeniowego w przypadku zabezpieczania silników.
