Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 5,5-8A, wyzw. N 104A | 3RV2021-1HA25 Siemens

Alternatywny kod produktu: 3RV20211HA25

Opis i Kluczowe Cechy

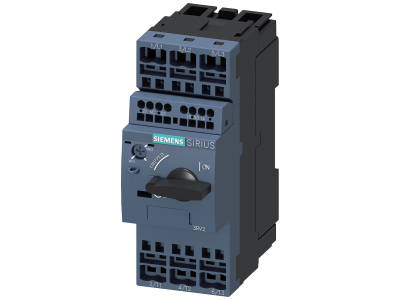

Wyłącznik silnikowy SIRIUS 3RV2 (symbol 3RV2021-1HA25) to kompaktowe urządzenie ochrony silnika w rozmiarze S0, wyposażone w wyzwalacz przeciążeniowy o zakresie 5,5–8 A (Class 10) oraz wyzwalacz zwarciowy 104 A. Zapewnia bezpieczne wyłączanie w przypadku zwarcia oraz niezawodną ochronę przed przeciążeniem – dedykowany do silników IE3/IE4, a także do przełączania prądu stałego. Niskie ciepło odlotowe i zoptymalizowana konstrukcja ułatwiają stosowanie w odgałęzieniach odbiorników.

• Wyzwalacz przeciążeniowy Class 10 (5,5–8 A): szybka reakcja na przeciążenie chroni silnik przed przegrzaniem nawet przy dużych prądach rozruchowych, umożliwiając precyzyjne dopasowanie do prądu znamionowego.
• Wyzwalacz zwarciowy 104 A: zapewnia selektywne i bezpieczne odłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i odbiorników.
• Kompaktowa obudowa rozmiaru S0: oszczędza miejsce w szafie sterowniczej, a niska emisja ciepła redukuje obciążenie termiczne sąsiednich aparatów.
• Dopuszczenia światowe (IEC, UL/CSA): umożliwiają stosowanie w instalacjach zgodnych z normami międzynarodowymi i amerykańskimi, a także w strefach zagrożonych wybuchem (ATEX/IECEx).
• Uniwersalność zastosowań: sprawdza się jako wyłącznik silnikowy, zabezpieczenie przeciwzwarciowe kombinacji rozruchowych, ochrona transformatora, wyłącznik główny i awaryjny, a także w sieciach IT.

Zgodność z Normami

Produkt spełnia wymagania norm IEC i UL/CSA oraz posiada dopuszczenia ATEX i IECEx dla zastosowań w strefach zagrożonych wybuchem. Oznaczony certyfikatem CE.

Zastosowanie

Wyłącznik SIRIUS 3RV2 jest przeznaczony do ochrony i sterowania silnikami elektrycznymi w instalacjach przemysłowych i budynkowych. Dzięki szerokiemu zakresowi wyzwalaczy i dopuszczeniom może być stosowany w różnorodnych konfiguracjach.

• Ochrona silników asynchronicznych IE3/IE4 przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych (stycznik + wyłącznik) w układach softstartu i falowników.
• Funkcja wyłącznika głównego i awaryjnego zgodnie z wymaganiami norm bezpieczeństwa.
• Stosowanie w sieciach IT oraz w aplikacjach wymagających dopuszczeń ATEX/IECEx (strefy zagrożone wybuchem).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i wymaganiami dokumentacji technicznej. Momenty dokręcania zacisków muszą być zgodne z danymi producenta – nieprzestrzeganie tych zaleceń może prowadzić do przegrzewania i utraty parametrów ochronnych.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego? Wyzwalacz przeciążeniowy ma skalę regulacji od 5,5 do 8 A. Pokrętło regulacyjne umożliwia płynne ustawienie wartości odpowiadającej prądowi znamionowemu chronionego silnika. Szczegółowa procedura znajduje się w instrukcji producenta.
• Czy wyłącznik nadaje się do pracy jako wyłącznik główny? Tak, wyłącznik SIRIUS 3RV2 może pełnić funkcję wyłącznika głównego oraz awaryjnego, pod warunkiem spełnienia wymogów odpowiednich norm i właściwego doboru parametrów.
• Jakie akcesoria są dostępne dla tego modelu? Do wyłącznika można dobrać łącznik pomocniczy, wyzwalacz pomocniczy, łącznik sygnalizacyjny oraz system zasilania SIRIUS 3RV29 redukujący okablowanie toru głównego. Wszystkie akcesoria są wspólne dla całej serii 3RV2.
