Wyłącznik S00 do kombinacji rozruch. 6,3A, wyzw. N 82A | 3RV2311-1GC20 Siemens

Alternatywny kod produktu: 3RV23111GC20

Opis i Kluczowe Cechy

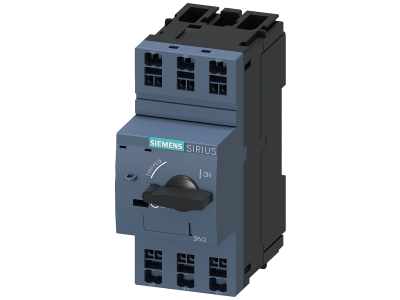

Wyłącznik silnikowy SIRIUS 3RV2 Siemens, symbol 3RV2311-1GC20, to kompaktowe urządzenie zabezpieczające do kombinacji rozruchowych. Zaprojektowany do prądu znamionowego 6,3A, z wbudowanym wyzwalaczem zwarciowym N o nastawie 82A, gwarantuje skuteczną ochronę odbiorników przed zwarciem oraz przetężeniem. Obudowa S00 minimalizuje wymaganą przestrzeń w szafie sterowniczej, a niskie ciepło odlotowe ogranicza obciążenie termiczne instalacji.

• Prąd znamionowy 6,3 A: Zapewnia bezpieczną pracę w obwodach silnikowych i odgałęźnych o obciążeniu do 6,3 A, chroniąc przed przeciążeniem.
• Wyzwalacz zwarciowy N 82 A: Magnetyczny wyzwalacz o nastawie 82 A błyskawicznie odłącza zasilanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia odbiorników i instalacji.
• Kompaktowa obudowa S00: Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę i elastyczne projektowanie układów sterowania.
• Niskie ciepło odlotowe: Redukuje nagrzewanie się szafy sterowniczej, co przekłada się na dłuższą żywotność sąsiednich aparatów i niższe koszty klimatyzacji.
• Zoptymalizowany do silników IE3/IE4: Gwarantuje kompatybilność z nowoczesnymi, energooszczędnymi silnikami, zapewniając pełną ochronę zgodną z aktualnymi standardami.

Zgodność z Normami

Wyłącznik posiada dopuszczenia IEC, UL/CSA, ATEX oraz IECEx, co potwierdza jego zgodność z wymaganiami międzynarodowych norm bezpieczeństwa. Ponadto spełnia wymogi dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Dzięki temu może być stosowany w instalacjach eksportowych oraz w strefach zagrożonych wybuchem (gaz, pył).

Zastosowanie

Wyłącznik silnikowy 3RV2311-1GC20 sprawdza się w różnorodnych aplikacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona silników oraz odbiorników w obwodach odgałęźnych.

• Ochrona silników asynchronicznych IE3/IE4 w układach rozruchowych bezpośrednich i gwiazda-trójkąt.
• Zabezpieczenie odgałęzień odbiorników w szafach sterowniczych, np. przenośników, pomp, wentylatorów.
• Funkcja wyłącznika głównego i awaryjnego w maszynach oraz liniach produkcyjnych.
• Praca w sieciach IT (izolowanych) oraz w instalacjach z przełączaniem prądu stałego (DC).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – maksymalny przekrój dla danego zacisku znajdziesz w dokumentacji producenta. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z instrukcją (szczegóły w karcie katalogowej).

FAQ

• Czy wyłącznik 3RV2311-1GC20 nadaje się do ochrony silników IE3/IE4? Tak, produkt został specjalnie zoptymalizowany pod kątem współpracy z silnikami o wysokiej sprawności IE3 i IE4, zapewniając pełną ochronę przeciążeniową i zwarciową.
• Jaką funkcję pełni wyzwalacz N 82 A? Jest to wyzwalacz magnetyczny (zwarciowy) o nastawie 82 A – w przypadku gwałtownego wzrostu prądu (zwarcia) natychmiast wyłącza obwód, chroniąc silnik oraz instalację przed skutkami łuku elektrycznego.
• Czy można stosować ten wyłącznik w strefach zagrożonych wybuchem? Tak, posiada dopuszczenia ATEX oraz IECEx, co umożliwia bezpieczną pracę w pomieszczeniach i strefach z atmosferą potencjalnie wybuchową (gaz, pył) – pod warunkiem zachowania odpowiednich przepisów montażowych.
