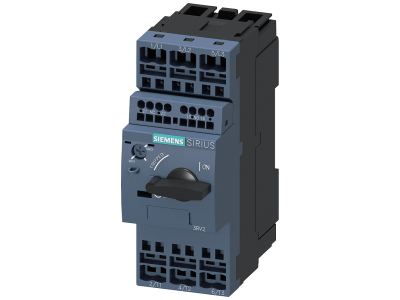

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 3,5-5A, wyzw. N 65A | 3RV2021-1FA25 Siemens

Alternatywny kod produktu: 3RV20211FA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2021-1FA25 to kompaktowe urządzenie ochrony silników z wyzwalaczem przeciążeniowym o zakresie nastawy 3,5–5 A (Class 10) oraz wyzwalaczem zwarciowym 65 A. Dzięki klasie wyzwalania Class 10 zapewnia szybką reakcję na przeciążenia, chroniąc silniki nawet w trudnych warunkach pracy. Przeznaczony do bezpiecznego wyłączania zwarć i przeciążeń w instalacjach przemysłowych.

• Zakres nastawy wyzwalacza przeciążeniowego 3,5–5 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizując ryzyko niepotrzebnych wyłączeń.
• Klasa wyzwalania Class 10: gwarantuje zadziałanie w czasie nie dłuższym niż 10 sekund przy 6-krotnym prądzie nastawy, co chroni silnik przed przegrzaniem w przypadku przeciążeń.
• Wyzwalacz zwarciowy o progu 65 A: zabezpiecza instalację i silnik przed skutkami zwarć, odłączając obwód zanim prąd osiągnie wartość niebezpieczną.
• Kompaktowa obudowa S0: oszczędza miejsce w rozdzielnicy, ułatwiając zabudowę w szafach sterowniczych.
• Przystosowany do silników IE3/IE4: spełnia wymagania współczesnych energooszczędnych silników, zapewniając niezawodną ochronę przy wyższych sprawnościach.

Zgodność z Normami

Wyłącznik silnikowy SIRIUS 3RV2021-1FA25 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania na całym świecie. Posiada również certyfikaty dla zastosowań w strefach zagrożonych wybuchem (ATEX i IECEx), co rozszerza jego zakres aplikacji.

Zastosowanie

Wyłącznik 3RV2021-1FA25 znajduje zastosowanie w ochronie silników trójfazowych oraz innych odbiorników w instalacjach przemysłowych i komercyjnych. Dzięki swoim parametrom sprawdzi się w następujących scenariuszach:

• Ochrona silników IE3/IE4 przed przeciążeniami i zwarciami w szafach sterowniczych maszyn.
• Zabezpieczanie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Stosowanie jako wyłącznik główny i awaryjny w układach sterowania.
• Praca w aplikacjach wymagających ochrony przeciwwybuchowej (ATEX/IECEx) – np. w górnictwie, przemyśle chemicznym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik 3RV2021-1FA25 nadaje się do ochrony silników IE3/IE4? Tak, produkt jest zoptymalizowany do współpracy z silnikami IE3 i IE4, zapewniając im odpowiednią ochronę przeciążeniową i zwarciową.
• Jaki jest zakres nastawy wyzwalacza przeciążeniowego? Zakres nastawy wynosi 3,5–5 A, co pozwala na dopasowanie do prądu znamionowego chronionego silnika w tym przedziale.
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, wyłącznik posiada dopuszczenia ATEX i IECEx, co umożliwia jego stosowanie w atmosferach potencjalnie wybuchowych (zgodnie z zakresem certyfikacji).
