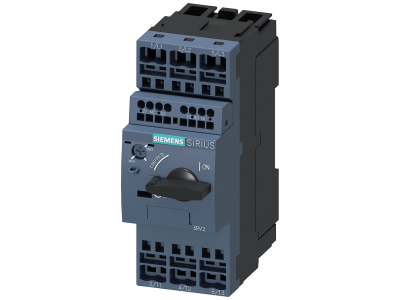

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 27-32A, wyzw. N 400A | 3RV2021-4EA25 Siemens

Alternatywny kod produktu: 3RV20214EA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2021-4EA25 to urządzenie ochrony silnika klasy 10, przeznaczone do bezpiecznego wyłączania w przypadku zwarcia oraz ochrony przed przeciążeniem. Dzięki wyzwalaczowi przeciążeniowemu o zakresie 27–32 A oraz wyzwalaczowi zwarciowemu 400 A zapewnia niezawodną ochronę silników IE3/IE4 i innych odbiorników. Kompaktowa obudowa wielkości S0 ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Zakres wyzwalacza przeciążeniowego 27–32 A: Precyzyjne dopasowanie do prądu znamionowego silnika, chroni przed przegrzaniem i uszkodzeniem uzwojeń.
• Wyzwalacz zwarciowy 400 A: Szybkie odcięcie prądu w przypadku zwarcia, minimalizuje ryzyko pożaru i uszkodzenia instalacji.
• Klasa wyzwalania 10: Odpowiednia dla standardowych rozruchów silników, zapewnia selektywną ochronę bez zbędnych wyłączeń.
• Wielkość S0: Kompaktowe wymiary oszczędzają miejsce w szafie sterowniczej, ułatwiają integrację z innymi aparatami modułowymi.
• Przeznaczenie do silników IE3/IE4: Gwarantuje kompatybilność z nowoczesnymi, wysokosprawnymi silnikami elektrycznymi.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, posiada certyfikat CE. Może być stosowany w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i IECEx. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa, gwarantuje niezawodność w wymagających aplikacjach przemysłowych.

Zastosowanie

Wyłącznik silnikowy Siemens 3RV2021-4EA25 znajduje zastosowanie w przemyśle i instalacjach komercyjnych do ochrony silników oraz odbiorników przed skutkami zwarć i przeciążeń.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie odgałęzień odbiorników w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie jako wyłącznik główny i awaryjny w sieciach IT oraz dla kombinacji rozruchowych.
• Ochrona transformatorów i innych odbiorników wymagających zabezpieczenia przeciążeniowego i zwarciowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Model 3RV2021-4EA25 nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać poprzez opcjonalny łącznik pomocniczy (akcesorium).
• Jaki jest stopień ochrony obudowy? Dla wyłączników silnikowych SIRIUS montowanych w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed dotykiem). Dokładne dane dla konkretnej konfiguracji należy sprawdzić w karcie katalogowej.
• Czy wyłącznik nadaje się do przełączania prądu stałego? Tak, seria 3RV2 jest przystosowana również do przełączania prądu stałego, co rozszerza zakres zastosowań poza standardowe obwody AC.
