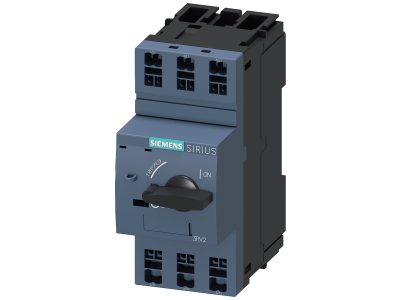

Wyłącznik S00 do kombinacji rozruch. 2A, wyzw. N 26A | 3RV2311-1BC20 Siemens

Alternatywny kod produktu: 3RV23111BC20

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 w rozmiarze S00, oznaczony symbolem 3RV2311-1BC20, został zaprojektowany do niezawodnej ochrony odbiorników w przypadku zwarcia oraz do bezpiecznego odłączania instalacji od sieci. Jego prąd znamionowy ustawiony na 2 A (wyzwalacz przeciążeniowy) oraz wyzwalacz zwarciowy N 26 A gwarantują precyzyjną ochronę w obwodach silnikowych i kombinacjach rozruchowych.

• Prąd znamionowy 2 A (wyzwalacz przeciążeniowy): Umożliwia dokładne zabezpieczenie silników o małej mocy przed przeciążeniem, przedłużając ich żywotność.
• Wyzwalacz zwarciowy N 26 A: Zapewnia szybkie zadziałanie w przypadku zwarcia, chroniąc przewody i odbiorniki przed skutkami dużego prądu.
• Kompaktowa obudowa S00: Oszczędza miejsce w rozdzielnicy, idealna do odgałęzień odbiorników i rozwiązań o niskim cieple odlotowym.
• Dopuszczenia międzynarodowe (IEC, UL/CSA) oraz ATEX / IEC Ex: Pozwala na stosowanie w instalacjach na całym świecie oraz w strefach zagrożonych wybuchem.
• Przystosowany do silników IE3/IE4 oraz do przełączania prądu stałego: Zapewnia kompatybilność z najbardziej energooszczędnymi silnikami oraz wszechstronność zastosowań.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC) oraz amerykańskich (UL/CSA). Jest dopuszczony do użytku w zastosowaniach zagrażających wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Posiada certyfikację CE.

Zastosowanie

Wyłącznik silnikowy 3RV2311-1BC20 został zaprojektowany do ochrony i odłączania różnorodnych odbiorników w instalacjach przemysłowych i budynkowych. Sprawdza się w następujących scenariuszach:

• Ochrona przeciwzwarciowa i przeciążeniowa kombinacji rozruchowych (stycznik + wyłącznik silnikowy).
• Zabezpieczenie silników IE3/IE4 w napędach wentylatorów, pomp, sprężarek i innych maszyn.
• Odłączanie i zabezpieczenie transformatorów małej mocy.
• Praca jako wyłącznik główny i awaryjny w sieciach IT oraz w obwodach prądu stałego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji. Momenty dokręcania oraz szczegółowe parametry przyłączenia znajdują się w dokumentacji technicznej producenta. Należy przestrzegać zaleceń dotyczących odległości i wentylacji.

FAQ

• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, został zoptymalizowany do współpracy z silnikami o wysokiej sprawności IE3/IE4 oraz umożliwia przełączanie prądu stałego.
• Jakie dopuszczenia posiada ten model? Wyłącznik ma dopuszczenia IEC, UL/CSA oraz ATEX/IEC Ex, co umożliwia stosowanie go w instalacjach na całym świecie, także w strefach zagrożonych wybuchem.
• Czy urządzenie posiada wbudowany styk pomocniczy? W opisywanym wariancie podstawowym nie ma wbudowanego łącznika pomocniczego. Można go jednak dobrać z szerokiego asortymentu akcesoriów SIRIUS (łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne) – wszystkie są kompatybilne z serią 3RV2.
