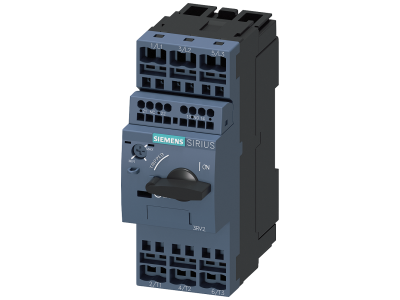

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 23-28A, wyzw. N 364A | 3RV2021-4NA25 Siemens

Alternatywny kod produktu: 3RV20214NA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2021-4NA25 to kompaktowe urządzenie do ochrony silników przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastaw 23–28 A (Class 10) oraz wyzwalacz zwarciowy 364 A zapewnia skuteczną ochronę instalacji i odbiorników. Dzięki kompaktowej konstrukcji i dopuszczeniom międzynarodowym (m.in. ATEX) sprawdza się w różnorodnych zastosowaniach przemysłowych.

• Zakres nastawczy 23–28 A (Class 10): Precyzyjne dopasowanie do prądu znamionowego silnika chroni przed przeciążeniem, jednocześnie umożliwiając rozruch bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy 364 A: Błyskawiczne odłączenie obwodu w przypadku zwarcia, minimalizujące ryzyko uszkodzenia silnika i instalacji.
• Klasa wyzwalania termicznego 10: Szybka reakcja na przeciążenie – idealna do silników o krótkim czasie rozruchu (np. IE3/IE4).
• Dopuszczenia ATEX / IECEx: Możliwość bezpiecznej pracy w strefach zagrożonych wybuchem, bez konieczności stosowania dodatkowych zabezpieczeń.
• Kompaktowa obudowa odporna na wpływy klimatyczne: Oszczędność miejsca w rozdzielnicy oraz niezawodność w trudnych warunkach środowiskowych.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV2021-4NA25 jest zgodny z międzynarodowymi normami IEC i posiada certyfikację CE. Dopuszczenia UL/CSA oraz ATEX / IECEx potwierdzają jego przydatność w zastosowaniach globalnych oraz w strefach zagrożonych wybuchem.

Zastosowanie

Dzięki regulowanemu wyzwalaczowi przeciążeniowemu i wysokiej zwarciowości wyłącznik 3RV2021-4NA25 znajduje zastosowanie w wielu obszarach przemysłowych i instalacyjnych:

• Ochrona silników IE3/IE4 przed przeciążeniem i zwarciem w szafach sterowniczych i rozdzielnicach.
• Zabezpieczanie kombinacji rozruchowych (stycznik + wyłącznik silnikowy) w układach napędowych.
• Zastosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach przemysłowych.
• Praca w sieciach IT (izolowanych) oraz w strefach zagrożonych wybuchem (ATEX).

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się bezpośrednio na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Dobór przekroju przewodów oraz moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta – gwarantuje to trwałość połączeń i bezpieczeństwo pracy.

FAQ

• Czy wyłącznik nadaje się do ochrony nowoczesnych silników IE3/IE4? Tak – klasa wyzwalania termicznego 10 jest optymalna dla silników o wysokiej sprawności, zapewniając odpowiednią charakterystykę czasowo-prądową.
• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres wynosi 23–28 A, co pozwala precyzyjnie dopasować prąd ochrony do znamionowego prądu silnika.
• Czy można stosować ten wyłącznik w strefach zagrożonych wybuchem? Tak – posiada dopuszczenia ATEX i IECEx, co umożliwia bezpieczną pracę w strefach Ex.
