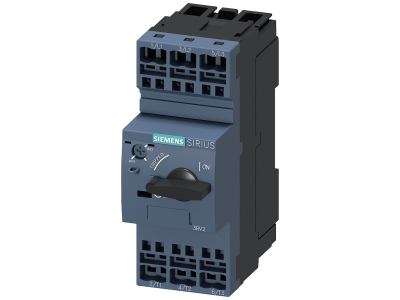

Wyłącznik S0 do ochrony transformatora wyzw. A 20-25A, wyzw. N 400A | 3RV2421-4DA20 Siemens

Alternatywny kod produktu: 3RV24214DA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 firmy Siemens, symbol 3RV2421-4DA20, w wielkości S0 przeznaczony do ochrony transformatorów. Urządzenie łączy w sobie nastawialny wyzwalacz przeciążeniowy w zakresie 20–25 A oraz wyzwalacz zwarciowy o wartości 400 A, co gwarantuje precyzyjne i bezpieczne zabezpieczenie przed przeciążeniem i zwarciem. Kompaktowa obudowa minimalizuje zapotrzebowanie na miejsce w rozdzielnicy, a niskie ciepło odlotowe przyczynia się do efektywności energetycznej instalacji. Wyłącznik jest dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX/IECEx) oraz zgodny z normami międzynarodowymi.

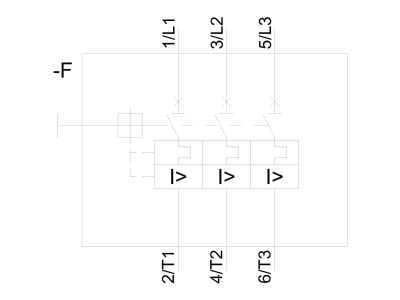

• Nastawialny prąd przeciążeniowy 20–25 A: umożliwia precyzyjne dopasowanie do parametrów transformatora, eliminując ryzyko zbędnych wyłączeń lub niedostatecznej ochrony.
• Wyzwalacz zwarciowy 400 A: zapewnia błyskawiczne odłączenie obwodu w przypadku zwarcia, chroniąc transformator i instalację przed uszkodzeniem.

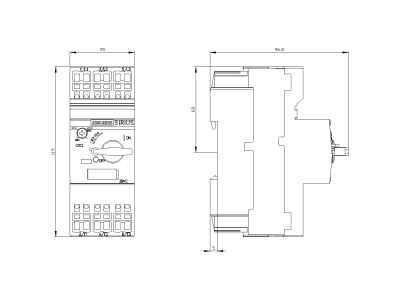

• Kompaktowa obudowa w wielkości S0: oszczędza miejsce w szafie sterowniczej, ułatwiając uporządkowany montaż na szynie TH35.
• Niskie ciepło odlotowe: ogranicza straty energii w rozdzielnicy, co przekłada się na niższe koszty eksploatacji i mniejsze obciążenie termiczne sąsiednich aparatów.
• Dopuszczenia międzynarodowe (IEC, UL/CSA) oraz ATEX/IECEx: umożliwiają stosowanie w instalacjach na całym świecie, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik SIRIUS 3RV2 spełnia wymagania norm międzynarodowych (IEC) oraz północnoamerykańskich (UL/CSA), a także posiada dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IECEx. Urządzenie oznaczone jest znakiem CE, potwierdzającym zgodność z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

Wyłącznik 3RV2421-4DA20 został zaprojektowany przede wszystkim do niezawodnej ochrony transformatorów w instalacjach przemysłowych i budynkowych. Dzięki uniwersalnym parametrom sprawdza się również w innych zastosowaniach wymagających zabezpieczenia przeciążeniowo-zwarciowego.

• Ochrona transformatorów suchych i olejowych w rozdzielnicach głównych oraz podrozdzielnicach.
• Stosowanie w odgałęzieniach odbiorników o dużym prądzie rozruchowym – np. zasilanie maszyn, urządzeń UPS.
• Jako wyłącznik główny i awaryjny w obwodach transformatorowych, zgodnie z wymaganiami norm bezpieczeństwa.
• Instalacje w strefach zagrożonych wybuchem (strefy 1, 2, 21, 22) – np. w przemyśle chemicznym, petrochemicznym.
• Zastosowanie w sieciach IT (z izolowanym punktem neutralnym) – wyłącznik zachowuje parametry zwarciowe także w warunkach braku bezpośredniego uziemienia.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – w przypadku braku danych kierować się ogólnymi zasadami (przekrój dostosowany do prądu znamionowego). Należy upewnić się, że wyłącznik jest prawidłowo zablokowany na szynie, a połączenia są dokręcone z wymaganą siłą, aby uniknąć przegrzewania styków.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie, jest to wyłącznik ochronny bez wbudowanego podświetlenia. Opcjonalnie można zastosować zewnętrzne łączniki sygnalizacyjne z oferty akcesoriów SIRIUS (np. 3RV29).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje jednoznacznej wartości dla tego wariantu. Typowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. W przypadku pracy w trudnych warunkach środowiskowych (np. wilgoć, pył) należy zastosować odpowiednią obudowę zewnętrzną.
• Do jakich transformatorów można zastosować ten wyłącznik? Wyłącznik jest dedykowany do transformatorów o prądzie znamionowym w zakresie 20–25 A przy prądzie zwarciowym do 400 A. Należy dobrać nastawę wyzwalacza przeciążeniowego do rzeczywistego prądu transformatora. W razie wątpliwości skonsultuj się z dokumentacją transformatora lub producentem.
