Wyłącznik S0 do ochrony transformatora wyzw. A 17-22A, wyzw. N 364A | 3RV2421-4CA20 Siemens

Alternatywny kod produktu: 3RV24214CA20

Opis i Kluczowe Cechy

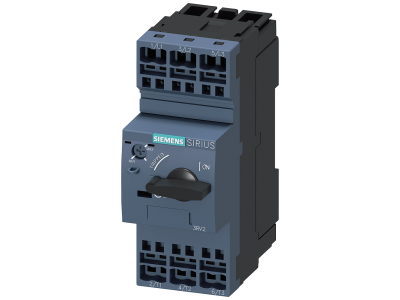

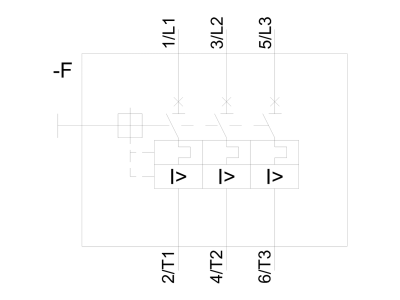

Wyłącznik silnikowy SIRIUS 3RV2 (symbol 3RV2421-4CA20) w wielkości S0 przeznaczony do ochrony transformatorów. Układ łączeniowy zapewnia niezawodną ochronę przed zwarciem i przeciążeniem. Wyposażony w wyzwalacz przeciążeniowy A z zakresem nastaw 17–22 A oraz wyzwalacz zwarciowy N o prądzie 364 A. Kompaktowa konstrukcja i niskie ciepło odlotowe optymalizują pracę w odgałęzieniach odbiorników. Urządzenie może być stosowane również do silników IE3/IE4 oraz w sieciach IT.

• Ochrona transformatora: Specjalnie zaprojektowany do zabezpieczania transformatorów przed zwarciem i przeciążeniem, zapewniając ciągłość pracy i bezpieczeństwo instalacji.
• Wyzwalacz przeciążeniowy A (17–22 A): Precyzyjna nastawa prądu przeciążeniowego umożliwia dopasowanie do charakterystyki transformatora, zapobiegając niekontrolowanym wyłączeniom.
• Wyzwalacz zwarciowy N (364 A): Szybkie odcinanie prądów zwarciowych, chroni transformator i obwody przed skutkami zwarć.
• Wielkość S0 – kompaktowa zabudowa: Oszczędność miejsca w szafie sterowniczej, idealna do aplikacji o ograniczonej przestrzeni.
• Uniwersalność zastosowań: Możliwość stosowania do silników IE3/IE4, w sieciach IT, jako wyłącznik główny i awaryjny, a także w strefach zagrożonych wybuchem (ATEX/IEC Ex) – zgodnie z danymi producenta dla serii 3RV2.

Zgodność z Normami

Wyłącznik SIRIUS 3RV2 spełnia wymagania międzynarodowych norm IEC oraz standardów UL/CSA. Może być stosowany w instalacjach o zwiększonych wymaganiach bezpieczeństwa, w tym w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Posiada certyfikat CE.

Zastosowanie

Wyłącznik 3RV2421-4CA20 jest przeznaczony przede wszystkim do ochrony transformatorów, ale dzięki swojej konstrukcji znajduje zastosowanie również w innych obwodach odbiorczych.

• Ochrona transformatorów w rozdzielniach i szafach sterowniczych.
• Zabezpieczenie przeciążeniowe i zwarciowe silników IE3/IE4 (zgodnie z danymi producenta dla serii 3RV2).
• Jako wyłącznik główny lub awaryjny w instalacjach przemysłowych.
• W obwodach prądu stałego oraz w sieciach IT (izolowanych).

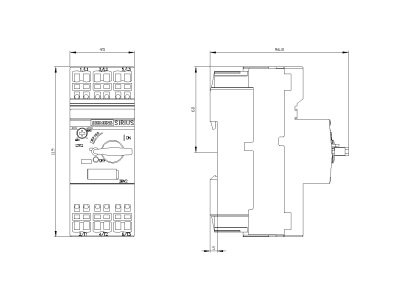

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego wyzwalacza przeciążeniowego (17–22 A) i zabezpieczeń wcześniejszych. W przypadku wersji z przyłączem sprężynowym nie wymaga narzędzi do podłączenia.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? W standardowym wykonaniu wyłącznik nie jest wyposażony w podświetlenie. Opcjonalnie dostępny jest łącznik pomocniczy (np. 3RV29) umożliwiający sygnalizację stanu pracy.
• Jaki jest stopień ochrony obudowy? Dla wyłączników wielkości S0 typowy stopień ochrony w zabudowie rozdzielnicy wynosi IP20 (zgodnie z ogólną praktyką dla aparatury modułowej). W danych producenta dla serii 3RV2 podano IP20 dla wersji podstawowych.
• Czy wyzwalacz zwarciowy N 364 A jest stały czy regulowany? Wyzwalacz zwarciowy N jest wyzwalaczem o stałej nastawie fabrycznej 364 A, nie jest regulowany przez użytkownika.
